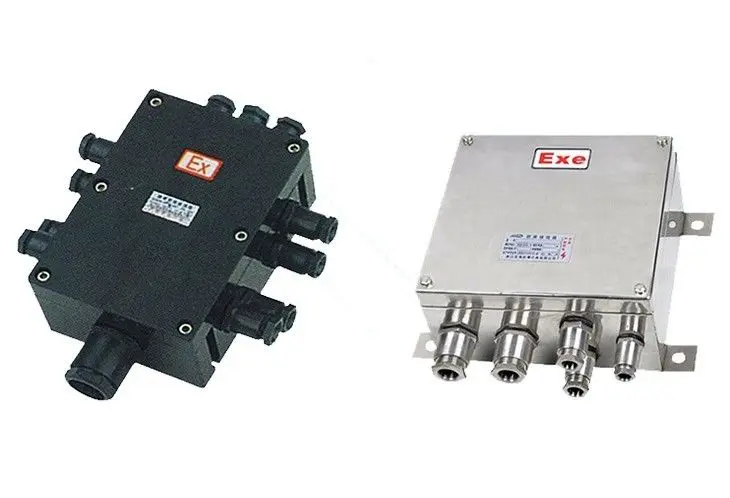

产品图片:
适用范围:
适用于ⅡA、ⅡB、IIC类爆炸性气体环境;
适用于可燃性粉尘环境20区、21区、22区场所;
适用于有高防腐要求的场所;
应用于石油、化工、航天、军工等场所。

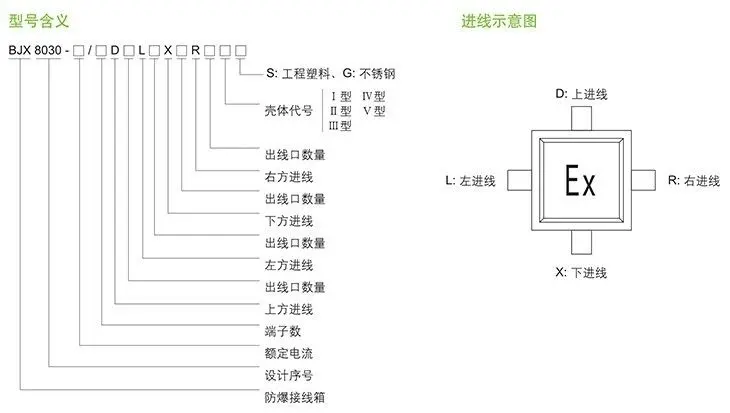

型号含义:
执行标准:
GB3836.1-2010、GB3836.3-2010、GB12476.1-2000;
技术参数:
防爆标志:Ex[ib]ib II CT6、DIP A20 TA T6;
防爆标志:eⅡT6 Gb
额定电流:20A
额定电压:AC380V/220V
防护等级:IP65
防腐等级:WF2
进出线螺纹与外径(mm):
G1/2” | G3/4” | G1” | G1/4” | G1/2” | G2” | G1/2” | G3” | G4” |
φ7-φ10 | φ9-φ14 | φ14-φ18 | φ15-φ23 | φ18-φ30 | φ25-φ37 | φ30-φ42 | φ38-φ56 | φ51-φ80 |
产品特点:
外壳采用玻璃纤维增强不饱和聚酯树脂压制而成,具有抗静电,耐冲击,耐腐蚀及热稳定性好等优良性能;
可用于380/220V及以下电路中作为各种电气设备的分线,接线用,也可作为自控或通讯的信号电源的连接;
采用曲路密封结构设计,具有良好的防水防尘性能;
防爆防腐接线箱内装各种仪表,如电流表、电压表、转数表;
外壳可根据用户要求采用不锈钢制作,用户如有要求请注明;
钢管或电缆布线。

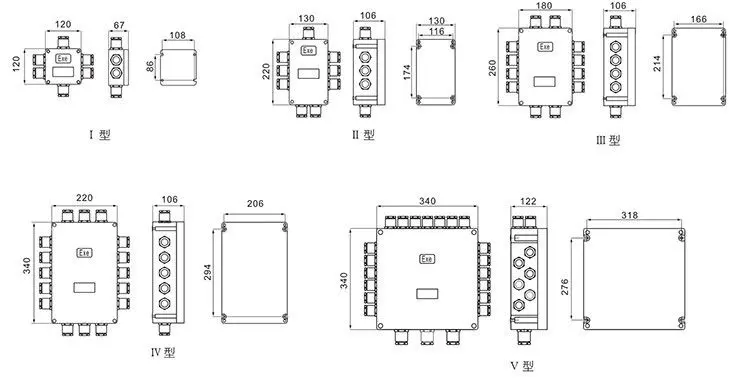

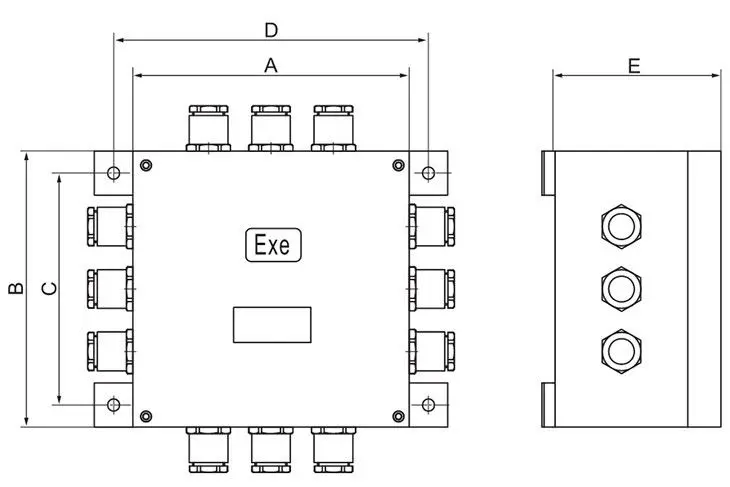

外形及安装尺寸:
壳体代号 | A | B | C | D | E | 备注 |
I型 | 200 | 200 | 160 | 235 | 120 | e II CT6 |
II型 | 250 | 250 | 210 | 285 | 130 | |
III型 | 350 | 350 | 210 | 385 | 130 | |
IV型 | 350 | 300 | 210 | 335 | 150 | |
V型 | 400 | 250 | 360 | 385 | 150 |
