产品图片:

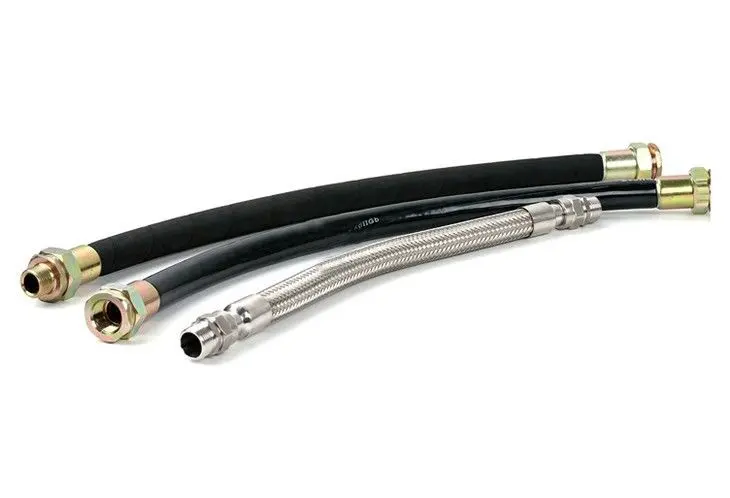

NGD系列防爆挠性管

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区场所;

型号含义:

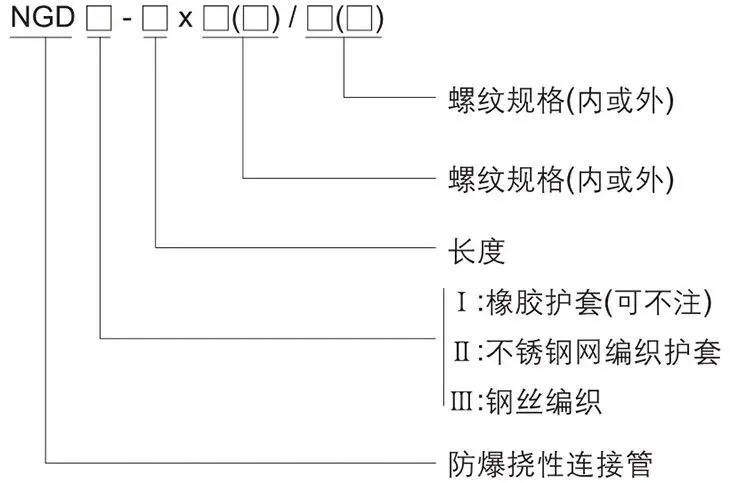

NGD系列防爆挠性管型号含义

技术参数:

执行标准:GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB12476.1-2000;

防爆标志:Exd II Gb、DIP A20

防护等级:IP65

防腐等级:WF1

选型表:

型号 管通径(mm) 接头管螺纹(G") 长度(mm) zui小弯曲半径(mm) 备注
NGD囗-700*15 15 1/2 700 80 Exd II Gb
NGD囗-1000*15 15 1/2 1000 80 Exd II Gb
NGD囗-700*20 20 3/4 700 110 Exd II Gb
NGD囗-1000*20 20 3/4 1000 110 Exd II Gb
NGD囗-700*25 25 1 700 145 Exd II Gb
NGD囗-1000*25 25 1 1000 145 Exd II Gb
NGD囗-700*32 32 1 1/4 700 180 Exd II Gb
NGD囗-1000*32 32 1 1/4 1000 180 Exd II Gb
NGD囗-700*40 40 1 1/2 700 210 Exd II Gb
NGD囗-1000*40 40 1 1/2 1000 210 Exd II Gb
NGD囗-700*50 50 2 700 250 Exd II Gb
NGD囗-1000*50 50 2 1000 250 Exd II Gb
NGD囗-700*70 70 2 1/2 700 350 Exd II Gb
NGD囗-1000*70 70 2 1/2 1000 350 Exd II Gb
NGD囗-700*80 80 3 700 400 Exd II Gb
NGD囗-1000*80 80 3 1000 400 Exd II Gb
NGD囗-700*100 100 4 700 500 Exd II Gb
NGD囗-1000*100 100 4 1000 500 Exd II Gb

产品特色:

钢丝编织:1.本产品由优质碳素钢制成的内外螺纹接头、内衬钢丝网管加强的橡胶管等组成。

                  2.具有耐油、耐酸、耐腐蚀、耐磨、耐老化、防水、阻燃、挠性良好等优点。

橡胶护套:1.本产品由优质碳素钢制成的内外螺纹接头、金属软管外包PVC管等组成。

                  2.具有五毒无味、耐油、耐酸、耐腐蚀、耐磨、耐老化、防水、阻燃、挠性良好等优点。

不锈钢: 1.本产品由优质不锈钢制成的内外螺纹接头、不锈钢波纹管外包不锈钢网管等组成

                2.具有耐油、耐酸、耐腐蚀、耐磨、耐老化、防水、阻燃、挠性良好等优点。

订货须知:

按产品型号逐条选择

例如:需要防爆挠性管 700mm长一内一外G 3/4”螺纹不锈钢编织护套, 则产品型号为NG DIII-700xG 3/4”内/G 3/4”外


推荐阅读:防爆挠性管_百度百科
