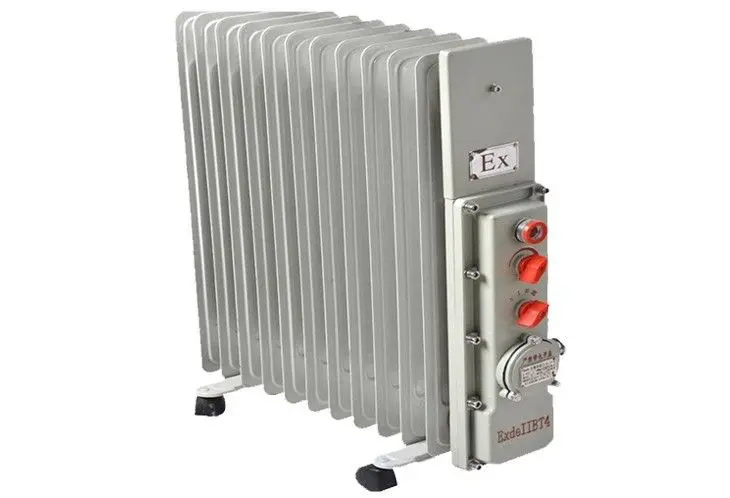

产品图片:

BYT系列防爆热油汀

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB爆炸性气体的环境;

适用于可燃性粉尘环境20区、21区、22区场所;

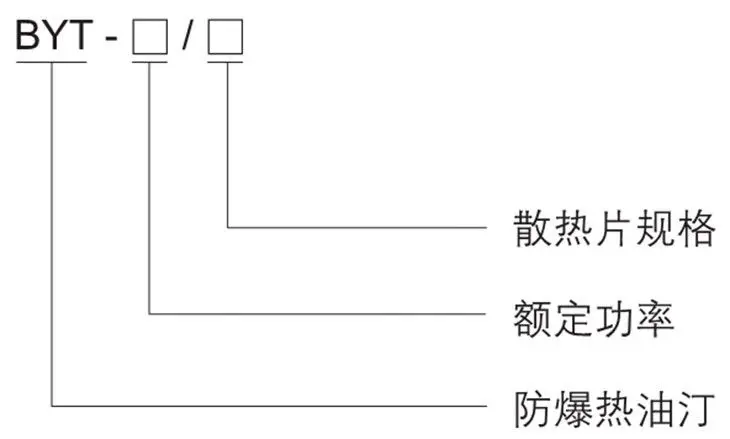

型号含义:

BYT系列防爆热油汀型号含义

执行标准:

GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.17-2000/p>

技术参数:

额定电压:AC220V/50Hz

防爆标志:ExdeⅡBT4 Gb,DIP A20 TA T4

进线口规格:G3/4”

电缆规格:φ9mm-φ14mm

产品特色:

壳体系列产品用于220V,50Hz电路中,作为取暖或改善低温工作环境之用;

防爆热油汀产品带有温控设备,温度可调节;

配有防爆插接装置,便于安装于维护;

电缆布线。

选型表:

产品名称 型号 额定功率(KW) 规格(片) 外形尺寸(mm)
防爆电热油汀 BYT-1.5/7 1.5 7 362*150*635
BYT-1.6/9 1.6 9 442*150*635
BYT-2.0/11 2.0 11 522*150*635
BYT-2.5/13 2.5 13 602*150*635
BYT-3.0/15 3.0 16 682*150*635

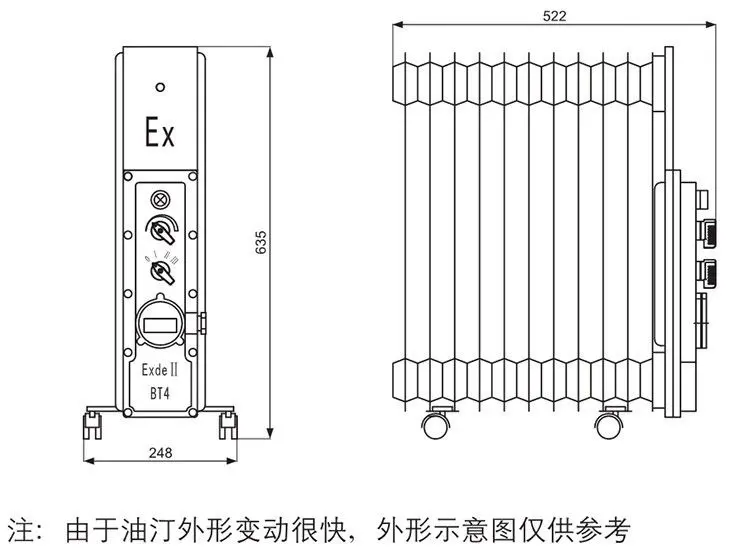

外形及安装尺寸:

BYT系列防爆热油汀外形及安装尺寸

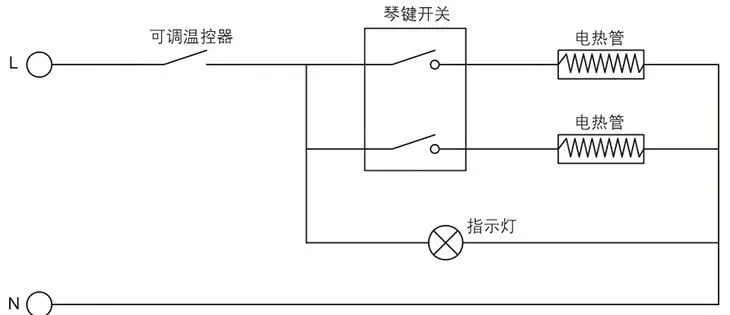

电器原理图:

BYT系列防爆热油汀电器原理图
