防爆标志作用及其组成结构

定义

与一般工业、民用电气设备相比、防爆电气设备必须设置必要的标志、即表明该电气设备属于防爆类型。这就是所谓的防爆标志。

作用

每个防爆电器设备的明显位置及其铭牌上应标明防爆标志。该系统为人们提供了以下信息：标识的电气设备是防爆电气设备、它们能在何种可燃性气体环境和何种危险地区使用。很明显这很重要。

组成结构

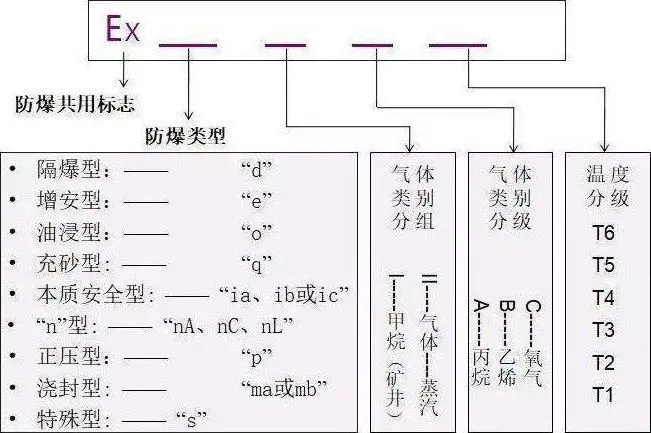

防爆标志的构成及防爆标志范例由以下英文字组成：Ex（Explosition-protect）代表“防爆”、防爆类型（也可以包括设备保护等级）、设备类别、防爆等级符号（或温度）和/或设备保护等级符号（或温度）。

防爆型式（d、e、i、p、0、q、m、n、s）、设备的分级（Ⅰ、Ⅱ）（IIA、ⅡB、ⅡC级）、温度分级（T1、T2、T3、T4、T5、T6）和设备保护等级（Ca、Cb、Ge；Ma、Mb、Mb）的表示法已为人所知、下面再用这些表示法举例说明不同防爆型式电气设备防爆标志的构成。

推荐阅读：防爆标志_百度百科
