防爆电气常用绝缘材料

防爆大魔王 2021年03月02日 11:01:17 35 抢沙发
防爆电气常用绝缘材料摘要: 根据物质状态的不同,防爆电气的绝缘材料可分为固体绝缘材料和液体绝缘材料。这种分类仅适用于防爆电气,至于绝缘专业的分类则另当别论。...

根据物质状态的不同,防爆电气的绝缘材料可分为固体绝缘材料和液体绝缘材料。这种分类仅适用于防爆电气,至于绝缘专业的分类则另当别论。

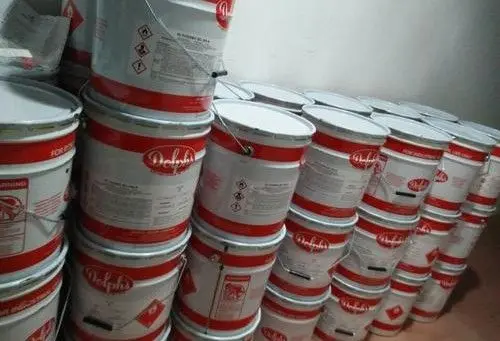

绝缘清漆

固体绝缘材料

所谓“固态绝缘材料”,就是在实际使用中材料呈现固态物质状态的绝缘材料。有些材料,供应时是液体,使用后就变成固体,也被认为是固体绝缘材料,如绝缘清漆。

下表中列出了防爆电气设备中常用的固体绝缘材料种类。

材料级别 相比电痕化指数(CTI) 材料名称
I 600≤CTI 陶瓷(上釉)、云母、玻璃
II 400≤CTI<600 三聚氰胺石棉弧塑料、硅有机石棉耐弧塑料、不饱和聚酯团料
III-a 175≤CTI<400 聚四氟乙烯塑料、三聚氰胺玻璃纤维塑料、表面用耐弧漆处理的环氧玻布板
III-b 100≤CTI<175 酚醛塑料

按表中列出的防爆电气设备中常用固体绝缘材料的等级,按其比较电痕化指数(CTI)来评定。这种等级虽然只是表面上的电气性能,但其机械性能、耐热性能、耐化学性能却各不相同。所以人们在选择这种材料时,也应根据其使用环境的具体情况来考虑其力学性能、耐热性、耐化学性。

陶瓷(釉面)材料

为无机非金属绝缘材料,采用金属氧化物和无氧金属化合物烧结成型。其硬度在1000~5000HV之间;拉伸强度在26~36MPa之间;压缩强度在460~680MPa之间;熔点在2000℃以上;热膨胀系数小;化学稳定性高,耐腐蚀等。

聚四氟乙烯

这种塑料材料中含有氟塑料。长期使用温度为-180~260℃,化学稳定性高,耐腐蚀,摩擦系数小,热膨胀系数大。

苯酚塑料

为热固性塑料,由固体塑料粉末制成,产品俗称“胶木(板)”或“电木(板)”。其耐高温温度可达3000℃以上,耐烧蚀性能好;具有良好的化学稳定性,不耐碱腐蚀;质地较脆。

除了以上所提到的这些固态绝缘材料之外,防爆电气设备还使用了大量的固体绝缘材料,例如绝缘部件多为塑料绝缘材料制成,这些也属于固态绝缘材料;另外,防爆电动机的某些辅助绝缘材料也是固态绝缘材料。

液体绝缘材料

液体绝缘材料是指通常以液体形式存在的绝缘材料,如变压器油;有些在供应时是液体,而在进行特殊处理时是固体,仍被称为液体绝缘材料,如用于绕组浸渍的绝缘漆。

1、变压器油

防爆电气设备,如防爆变压器,油浸电气设备,应具有下列品质:

①着火点不得低于300℃。

②闪点不得低于200℃(闭环)。

③运动黏度不得大于1*10??㎡/s(25℃)。

④电气击穿强度不得低于27kV。

⑤体积电阻不得小于1*10???m(25℃)。

⑥凝固点不得高于-30℃。

⑦酸度(中和值)zui高为0.03mg/g(氢氧化钾)。

变压器油在这里指的是矿物绝缘油。以烷烃、环烷族饱和烃、芳香族不饱和烃等化合物为主要成分的石油分馏产品,具有良好的绝缘性能和老化稳定性。

GB3836.6-2004《爆炸性气体环境用电气设备第6部分:油浸型“o”》规定I类电气设备不应使用矿物绝缘油。原因在于矿物绝缘油中包含的这些主要成分,如果在矿山设备(I类)中长时间运行,会降低绝缘油的绝缘性能和老化稳定性。

2、清漆

这里说的“绝缘漆”,是指用来浸渍电气线圈的绝缘漆。在防爆电气设备中使用的线圈必须进行浸渍处理,以改善其绝缘电气性能。绝缘剂涂料就是这种浸渍用液体绝缘材料。这种浸渍用绝缘漆一般分为有溶剂绝缘漆和无溶剂绝缘漆两种。

具有溶剂性绝缘漆的主要成分为天然树脂或合成树脂,以及苯类、醇类、酰胺、酚类和石油类溶剂;具有溶剂性绝缘漆的主要成分为合成树脂、固态剂、活性稀释剂等(如苯乙烯)。

无论是有溶剂绝缘漆还是无溶剂绝缘漆,都有许多品种可供选择,人们可以根据自己的情况选择合适的品种。


推荐阅读: 绝缘材料_百度百科
