隔爆结合面摘要: 常用的隔爆面形式主要有平面隔爆结合面、圆筒隔爆结合面、止口隔爆结合面和螺旋隔爆结合面。前者为间隙隔爆结合面,后者为特殊隔爆结合面,其它特殊隔爆结构有锥形、齿形、毛细管作...

常用的隔爆面形式主要有平面隔爆结合面、圆筒隔爆结合面、止口隔爆结合面和螺旋隔爆结合面。前者为间隙隔爆结合面,后者为特殊隔爆结合面,其它特殊隔爆结构有锥形、齿形、毛细管作用下的隔爆结合面等。GB3836.2标准规定了各种隔爆结合面的结构参数。下面简要介绍常用结合面的结构参数。


隔爆间隙结合面

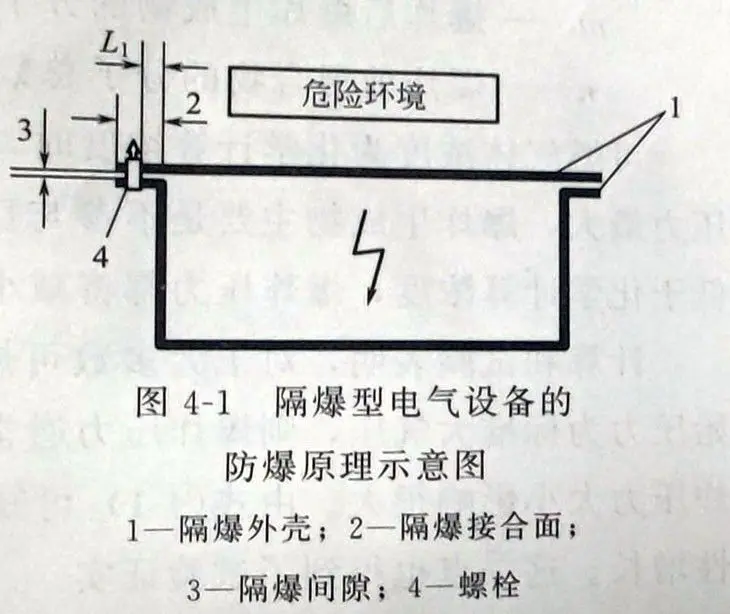

在平面结合面、筒形结合面和止口结合面中,有3个特征结构参数:结合面宽度(L)、隔爆间隙(i)和结合面表面粗糙度(Ra)。隔爆体结合面宽度是指隔爆体内部通过隔爆间隙至隔爆体外部的zui短通道长度。但是,如果隔爆结合面上有螺栓孔,那么隔爆结合面宽度是指从隔爆壳体内部或外部通过部分隔爆间隙至螺栓孔边缘的zui短通道长度,通常用L1表示。

隔爆间隙即隔爆接合面上的隔隙。平面型连接是耦合两个平面之间的间隙;圆筒型连接是耦合两个圆柱面之间的直径差。

一般而言,隔爆组合对表面粗糙度要求不高。R=6.3是足够的。表面粗糙度不是越小越好,过于光滑的表面不利于防止“传爆”。

特殊防爆结合面

特殊防爆结合面特征参数有:啮合长度、配合等级、啮合扣数、螺距等。通常的啮合扣数是5个,螺距是2毫米。
