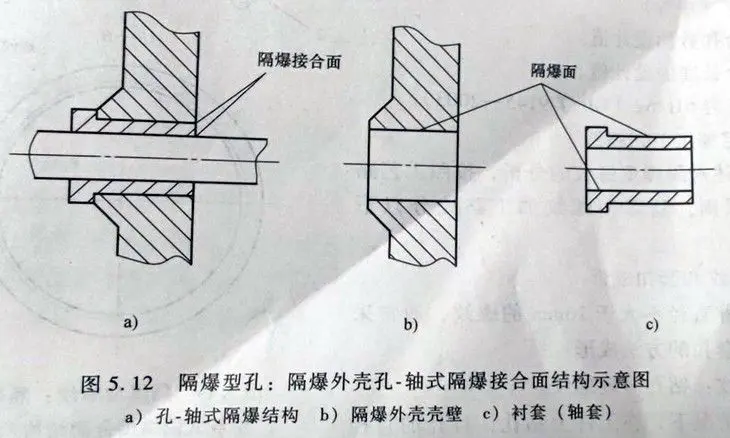

防爆电气设备的设备外壳通常采用孔—轴式隔爆结构,如操纵杆配合结构。这一结构通常包括一个轴、一个轴套和一个隔爆壳壁,见图5.12。该结构是由轴套和轴构孔组成的—轴式隔爆体与隔爆壳、轴套共同组成的。

隔爆型孔

这类结构的隔爆外壳通常由铸铁、铸钢、钢板和铸铝等材料制成;而轴套则通常由铜合金「例如黄铜(H62)」材料制成;轴套由铜合金制成,耐磨性更好。

一、孔-轴式隔爆结合面的要求

为了确保隔爆结构的安全性能,孔—轴式隔爆结合面应满足下列要求:

1、隔爆结合面宽度(L)的设计值。

2、隔爆结合面的表面粗糙度(孔:Ra6.3um或Ra3.2um,轴:Ra3.2um或Ra1.6um)。

3、隔爆间隙(公差)设计值。

4、孔与隔爆壳壁的垂直度无特殊要求。

二、确定加工工艺路线

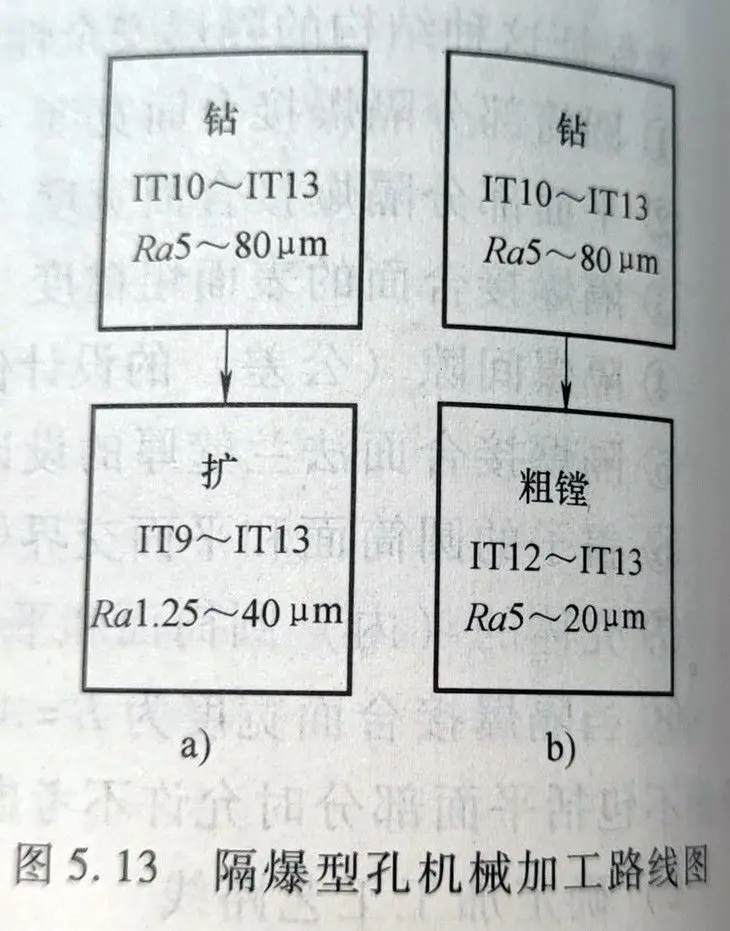

基于以上对隔爆型孔的分析,并按照工艺路线制定原则,加工隔爆型孔:钻→扩孔,如图5.13a所示;或者,钻→粗镗,如图5.13b所示。

隔爆型孔机械加工路线图
