防爆电气设备导线连接原则

防爆大魔王 2021年03月13日 14:00:26 44 抢沙发
防爆电气设备导线连接原则摘要: 1、采用导电螺栓-螺母压紧连接时,应配铜螺母平垫,导线可采用冷压钳的冷压法压紧芯线与O型接头,也可剥除绝缘后的盘圈、烫锡、压平后作为接头;为了缩短电气间隙和爬电距离,导...

一、接线必须牢固可靠

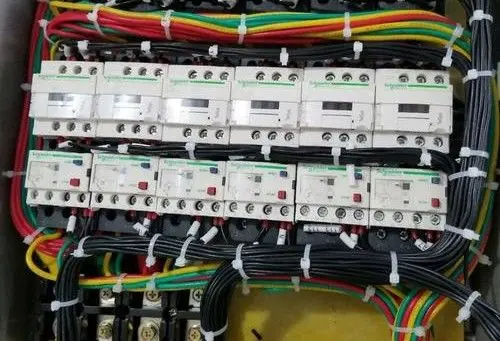

防爆电气设备接线

1、采用导电螺栓-螺母压紧连接时,应配铜螺母平垫,导线可采用冷压钳的冷压法压紧芯线与O型接头,也可剥除绝缘后的盘圈、烫锡、压平后作为接头;为了缩短电气间隙和爬电距离,导线连接后连接处不得有芯线飞丝伸出。用六角螺母和O型接头压紧连接时,还应调整六角螺母zui大方向距离G1,以及连接端与另一连接端之间的距离G2,如图7.11所示。所有这些距离都必须满足所需的电气间隙。

导体连接处不能使用U型接头。由于U形接头在松动时很容易与接头分离,产生放电火花,而O形接头即使在松动时也不会分离,只会提高接头的温度。而连接松动则是绝对不允许的。

另外,当导线螺栓-螺母通过低压大电流压接时,建议采用细牙螺栓-螺母。

2、采用插接式连接时,连接必须有锁紧环节,以防止连接松脱和导线拔出。在采用端子插接时,导线芯线插入插孔后必须用弹簧垫圈防松紧固螺钉;仅依靠端子排基体绝缘材料的摩擦防松效果不佳。无有效防松措施的接线端子排不应用于防爆电器。

3、采用焊接时,必须防止焊接过程中出现“虚焊”现象;虚焊不仅会影响电路的电性能,而且会使焊点温度升高。

二、本质安全电路的导线连接

1、基本安全电路的导线连接,除了保证导线连接的可靠性外,一般都是双线的。使用双线接头时,接头也必须是双线接头。

它是可靠的连接方式。按照印刷线路板的设计,用导线连接时,假设导线直径不小于0.5mm,则允许单线连接;假设印制导线宽度不小于2mm,则允许单线连接。它还被视为可靠的连接。

2、在印制电路板上设置地线时,地线应尽可能宽,并布置在印制电路板周围,且与地面的连接必须牢固可靠。
