防爆配电箱铭牌解析

防爆小能手 2022年05月21日 09:39:04 177

防爆电气设备铭牌上的防爆标志的含义,它代表什么意思呢?

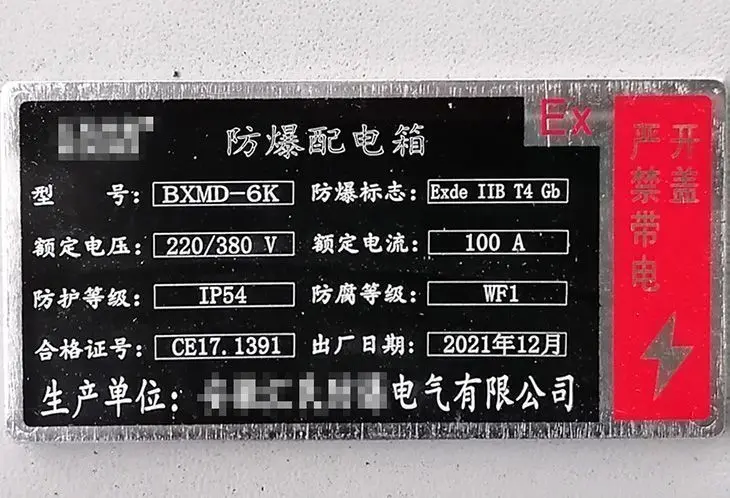

防爆配电箱铭牌

以上防爆标志的含义为隔爆增安复合型,可用于IIB级气体环境,温度组别为T4(zui高表面温度不超过135℃),具有“高”的保护级别的防爆电气设备。

防爆标志中的字母所代表的含义如下:

Ex

防爆标志(中国及国际电工委员会防爆标志)

d

隔爆型电气设备,隔爆型d, 充砂型q,增安型e, 浇封型m,正压型 p, 本安型i,粉尘防爆型DIP。

II

II类电气设备用于除矿井外的易燃易爆气体环境

I类可用于矿井瓦斯气体环境,III类可用于除矿井之外的爆炸性粉尘环境。

C

IIC环境代表性气体是氢气、二硫化碳。

按适用于爆炸性气体混合物的zui大试验安全间隙或zui小点燃电流比,进一步分为IIA、IIB和IIC类。

标志着气体环境危险程度的高低,IIC可用于IIC、IIB、IIA环境,IIB可用于IIB、IIA环境。

气体组别 zui大试验安全间隙MESG (mm) zui小点燃电流比MICR

气体组别 zui大试验安全间隙MESG (mm) zui小点燃电流比MICR
IIA MESG≥0.9 MICR>0.8
IIB 0.9>MESG>0.5 0.8≥MICR≥0.45
IIC 0.5≥MESG 0.45>MICR

Gb

爆炸性气体环境用设备,具有“高”的保护级别,在正常运行或预期故障条件下不是点燃源。

有Ga、Gb、Gc三个保护级别,Ga具有很高保护级别,GB具有高保护级别,Gc具有一般的保护级别。

T4—温度组别

爆炸性气体混合物的引燃温度是能被点燃的温度极限值。电气设备按其zui高表面温度分为T1~T6组,使得对应的T1~T6组的电气设备的zui高表面温度不能超过对应的温度组别的允许值。

温度组别 温度[ ℃]
T1

T>450

T2 450≥T>300
T3 300≥T>200
T4 200≥T>135
T5 135≥T>100
T6 100≥T>85
