防爆标志解释说明

防爆大魔王 2020年06月10日 21:08:52 205 抢沙发
防爆标志解释说明摘要: 防爆灯具中的防爆标志是指用于描述防爆照明灯具的防爆等级、温度组别、防爆型式以及所适用区域的标识。...

防爆灯具中的防爆标志的定义:

防爆标志灯

防爆灯具中的防爆标志是指用于描述防爆照明灯具的防爆等级、温度组别、防爆型式以及所适用区域的标识。

防爆标志解释说明:

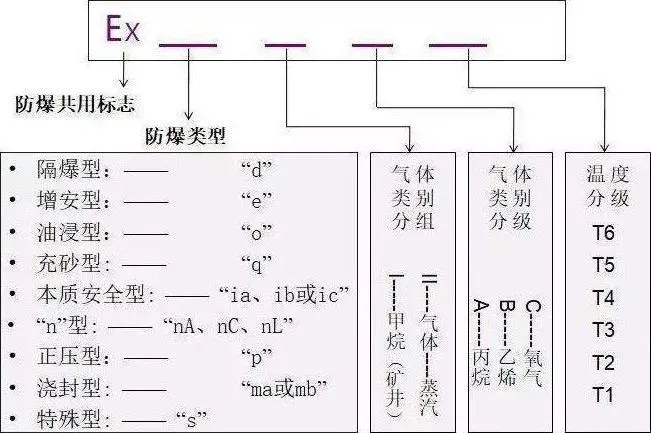

防爆照明灯具设备按GB 3836标准要求,防爆照明灯具的防爆标志内容包括:

防爆型式+设备类别+(气体组别)+温度组别

1、防爆型式

表1 防爆基本类型

防爆形式 防爆形式标志 防爆形式 防爆形式标志
隔爆型 EX d 充沙型 EX q
增安型 EX e 浇封型 EX m
正压型 EX p n型 EX n
本安型

EX ia

EX i

特殊型 EX s
油侵型 EX o 粉尘防爆型

EX A

EX B

2、设备类别:

爆炸性气体环境用电气设备分为:

I类:煤矿井下用电气设备;

II类:除煤矿外的其他爆炸性气体环境用电气设备。

II类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。

可燃性粉尘环境用电气设备分为:

A型尘密设备;B型尘密设备;

A型防尘设备;B型防尘设备。

3、防爆标志说明:

爆炸性气体混合物的传爆能力,标志着其爆炸危险程度的高低,爆炸性混合物的传爆能力越大,其危险性越高。爆炸性混合物的传爆能力可用zui大试验安全间隙表示。同时,爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低,它用zui小点燃电流比表示。II类隔爆型电气设备或本质安全型电气设备,按其适用于爆炸性气体混合物的zui大试验安全间隙或zui小点燃电流比,进一步分为IIA、IIB和IIC类。

表2 爆炸性气体混合物的组别与zui大试验安全间隙或zui小点燃电流比之间的关系

气体组别 zui大试验安全间隙  MESG(m m) zui小点燃电流比 MICR
IIA MESG≥0.9 MICR>0.8
IIB 0.9>MESG≥0.5 0.8≥MICR≥0.45
IIC 0.5≥MESG 0.45>MICR

4、温度组别:

爆炸性气体混合物的引燃温度是能被点燃的温度极限值。

电气设备按其zui高表面温度分为T1~T6组,使得对应的T1~T6组的电气设备的zui高表面温度不能超过对应的温度组别的允许值。温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如表3所示。

表3 温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系

温度级别 IEC/EN/GB 3836 设备的zui高表面温度 T[℃] 可燃性物质的点燃温度 [℃]
T1 450 T>450
T2 300 450≥T>300
T3 200 300≥T>200
T4 135 200≥T>135
T5 100 135≥T>100
T6 85 100≥T>8

5、设置标志的要求:

(1) 应在电气设备主体部分的明显地方设置标志;

(2) 标志必须考虑到在可能存在的化学腐蚀下,仍然清晰和耐久。如标志Ex、防爆型式、类别、温度组别可用凸纹或凹纹标在外壳的明显处,

标志牌的材质应采用耐化学腐蚀的材料,如青铜、黄铜或不锈钢。
