防爆正压柜结构解析

防爆大魔王 2020年12月22日 14:47:57 148 抢沙发
防爆正压柜结构解析摘要: 防爆正压柜又称正压防爆配电柜,是一种适用于危险环境的配电柜,具有防爆、防腐、防尘、防雨、散热等功能,外壳保护等级IP65级,防爆等级ExpxIICT6。...

防爆正压柜又称正压防爆配电柜,是一种适用于危险环境的配电柜,具有防爆、防腐、防尘、防雨、散热等功能,外壳保护等级IP65级,防爆等级ExpxIICT6。

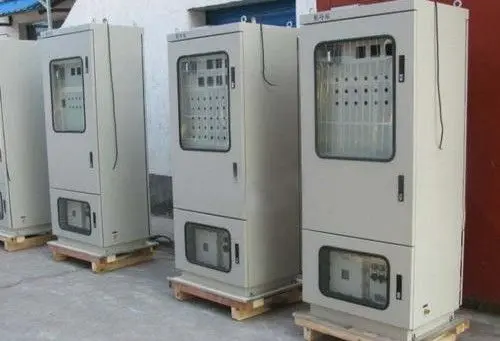

防爆正压柜

基本构造

防爆正压柜采用GGD型箱体结构,分为正压室、接线室、控制室两部分,根据其相对位置可分为上下、左右、琴台型三种防爆正压柜外形结构。上、中、下结构不同,其开门方式也不同,上、中、下结构采用前后开门,上、中、压式柜体为正压室,下、下为控制室,左右结构采用左右对开和前后对开,琴台结构采用侧、后开。

内部结构

防爆正压柜内部采用底板安装方式,配有线槽及操作机构,在其内部可根据安装的仪表及电气部件进行布置。碳钢防爆正压箱体,喷塑,2.5mm厚,或304不锈钢拉丝面板,不锈钢原色,2.5mm厚,涂防爆指纹漆,紧固件,门柄为316不锈钢,带有保护门,门上视窗采用防爆玻璃。


推荐阅读: 防爆正压柜_百度百科
