防爆配电箱型号和规范

防爆高手 2020年06月10日 16:43:59 203 抢沙发
防爆配电箱型号和规范摘要: 防爆照明配电箱和配电柜的型号很多,从材料来分有金属的、阻燃塑料的;从安装方式来分有立式的、挂式、暗装、明装;从电压等级来分有:380V、220V。...

防爆照明配电箱和配电柜的型号很多,从材料来分有金属的、阻燃塑料的;从安装方式来分有立式的、挂式、暗装、明装;从电压等级来分有:380V、220V。

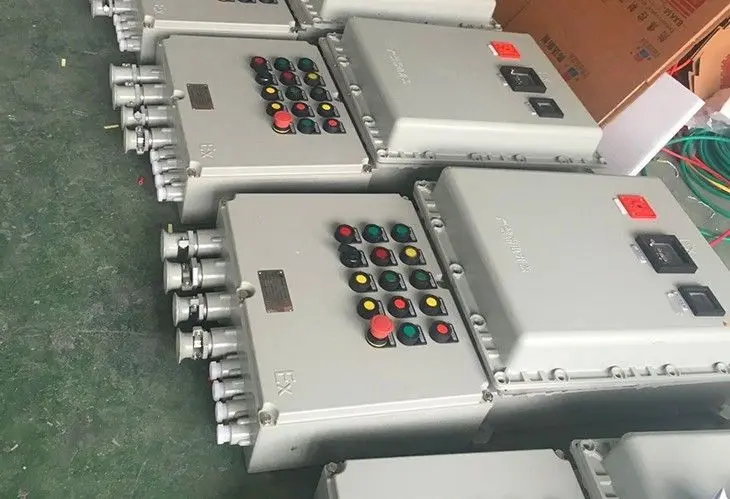

防爆配电箱

一、GCK、GCS、MNS是低压抽出式开关柜;

二、GGD、GDH、PGL是低压固定式开关柜;

三、XZW综合配电箱;

四、ZBW箱式变电站;

五、XL、GXL低压配电柜、建筑工地箱;XF电器控制;

六、PZ20、PZ30系列终端照明配电箱;

七、PZ40、XDD(R)电表计量箱;

八、PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释:

1、PXT明装配电箱,暗装加(R);

2、K有系列配线方式;

3、□/□额定电流/额定短时耐受电流能力:用数字表示,250/10表示:额定电流250A/额定短时耐受电流能力10kA,根据顾客要求可以降低;

4、□/□进线型式:□/1单相输入;□/3三相输入;1/3表示混合输入;

5、□×□出线回路:单相回路×三相回路,6×3单相6回路,三相3回路;

6、□/ □主开关型式/防护等级;1/IP30单相主开关/IP30;3/IP30三相主开关/IP30;

九、电气原理图号:

1、JL计量箱PXT01 PXT01 dq系列;

2、CZ插座箱PXT02 PXT02 dq系列;

3、ZM照明箱PXT03 PXT03 dq系列;

4、DL动力箱PXT04 PXT04 dq系列;

5、JC计量插座箱PXT05 PXT05 dq系列;

6、JZ 计量照明箱PXT06 PXT06 dq系列;

7、JD计量动力箱PXT07 PXT07 dq系列;

8、ZC照明插座箱PXT08 PXT08 dq系列;

9、DC动力插座箱PXT09 PXT09 dq系列;

10、DZ动力照明箱PXT10 PXT10 dq系列;

11、HH混合功能箱PXT11 PXT11 dq系列;

12、ZN智能箱PXT12 PXT12 dq系列;

十、电气箱柜名称编号:

高压开关柜AH;

高压计量柜AM;

高压配电柜AA;

高压电容柜AJ;

低压电力配电箱柜AP;

低压照明配电箱柜AL;

应急电力配电箱柜APE;

应急照明配电箱柜ALE;

低压负荷开关箱柜AF;

低压电容补偿柜ACC或ACP;

直流配电箱柜AD;

操作信号箱柜AS;

控制屏台箱柜AC;

继电保护箱柜AR;

计量箱柜AW;

励磁箱柜AE;

低压漏电断路器箱柜ARC;

双电源自动切换箱柜AT;

多种电源配电箱柜AM;

刀开关箱柜AK;

电源插座箱AX;

建筑自动化控制器箱ABC;

火灾报警控制器箱AFC;

设备监控器箱ABC;

住户配线箱ADD;

信号放大器箱ATF;

分配器箱AVP接线端子箱AXT;

举例说明GCK:

第yi个G代表配电柜;

第二个C代表抽屉式;

第三个K代表控制

GGD:

第yi个G代表配电柜;

第二个G代表固定式;

第三个D代表动力配电箱,还有1AP2 2AP1 3APc 7AP 1KX之类的--这是工程配电系统图中各个配电盘的常用代号,由设计者自行编排,没有强制性的规范。

但遵循一定的规律,AL是配电箱、AP是动力配电箱、KX是控制箱等。例如:1AL1b——代表一层一位置的b种类配电箱;AT-DT——电梯配电箱;1AP2——代表一层第二位置上的动力配电箱。
