防爆电机接线图解

防爆高手 2020年06月10日 21:18:38 337 抢沙发
防爆电机接线图解摘要: 防爆电机在安装、维修过程中需要接线的情况还是很多的,尤其是在加长连接线的过程中,个别师傅由于未按标准操作,导致烧坏电源线、主板电器元件、保险管以及产生通讯故障的情况很多,今天在此分...

防爆电机在安装、维修过程中需要接线的情况还是很多的,尤其是在加长连接线的过程中,个别师傅由于未按标准操作,导致烧坏电源线、主板电器元件、保险管以及产生通讯故障的情况很多,今天在此分享接线的一系列操作标准及注意事项,具体如下:

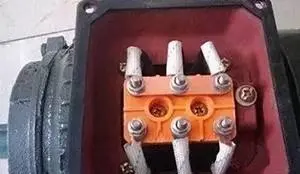

首先第yi种星型接法(下图为实物图)

防爆电机星型接法实物图

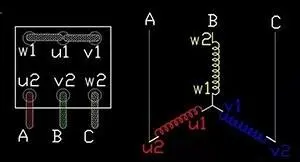

星型接法是把电机三相线圈的3个末端连接在一起作为公共端,由3个首端引出3条火线的连接方式,原理图如下:

防爆电机星型接法原理图

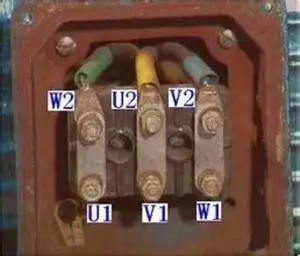

第二种为三角接线法(下图为实物图)

防爆电机三角接法实物图

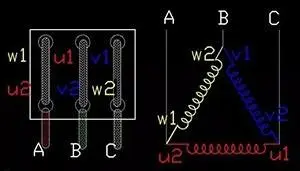

三角接线法是把电机三相线圈的每一相的绕组的始端依次相接的连接方式,原理图如下:

防爆电机三角接法原理图

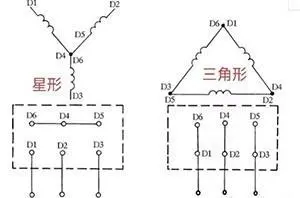

星形和三角形接法在电压上和电流上的区别

三角形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。

星形接时,线电压是相电压的根号3倍,而线电流等于相电流。

防爆电机接线图解

其实,就是这么简单,第yi,记住电机接线端的样子,一横为?,三竖为△。并且记住他们的区别,就会应用自如。

以上接线方法及注意事项,望大家认真学习,严格按照标准操作,规范接线。
