高低压防爆配电箱安装与布线

防爆老司机 2020年06月10日 16:59:05 221 抢沙发
高低压防爆配电箱安装与布线摘要: 防爆配电箱属于配电系统中的末端配电设备,为危险环境工业用电起到控制和保护的作用。由于它的普遍性,今天防爆电器网小编就为大家介绍一下户内配电箱的安装与布线。...

防爆配电箱属于配电系统中的末端配电设备,为危险环境工业用电起到控制和保护的作用。由于它的普遍性,今天防爆电器网小编就为大家介绍一下户内配电箱的安装与布线。

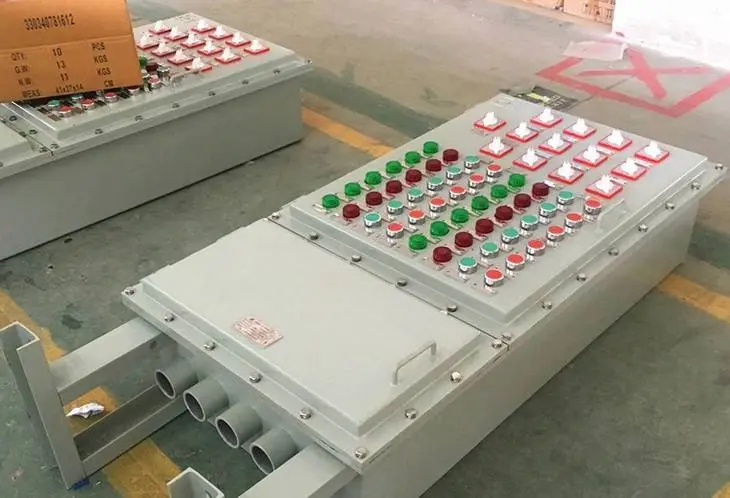

防爆配电箱

一、高低压防爆配电箱工艺流程:

基础验收→设备开箱检验→设备二次搬运→变压器就位→附件安装及接线→交接试验→试运前检查→试运行→交工验收

二、高低压防爆配电箱安装:

安装前,控制间内环境应具备条件,所有的内装饰施工已完成,室内洁净安全。

A、高低压防爆配电箱安装固定:

①配电箱运到现场后,组织开箱检查,检查有无变形、掉漆现象,仪表部件是否齐全,备品备件、说明书等有无缺损,并做好开箱记录;

②根据施工图的布置,按顺序将开关箱放在基础型钢上。成列箱就位后,先找正两端的箱,再在箱下至上三分之二高的位置绷上小线,逐台找正,以箱面为标准。找正时采用0.5mm垫片进行调整,每处垫片zui多不能超过三片;

③就位找正后,按箱固定螺孔尺寸进行固定,箱体与箱体、箱体与侧挡板均用镀锌螺丝连接。高、低压开关箱与预留角钢进行牢固焊接,电缆夹层上空明露部分用花纹钢板满铺,箱前、箱后均用1200mm×10mm(宽×厚)绝缘满铺;

④开关箱其相邻两箱顶部水平度偏差不大于2mm,全部箱顶部水平偏差不大于5mm,其相邻两箱边不平度不大于1mm,全部箱面不平度不大于5mm,箱间接缝不大于2mm;

⑤设备定位后,对内部紧固件再次紧固及检查,尤其是导体连接端头处。箱内接线完毕,用吸尘器清除箱内杂物,保持设备内外清洁,准确标识设备位号、回路号;

配电箱安装完成后,安装箱上方的的桥架。配电箱进出电缆开孔位置由供货方按尺寸预留。电缆敷设完成后封闭。桥架与箱内接地母排用专用接地线可靠接地。桥架与防爆配电箱(箱)连接处采用橡胶板连接,以保护导线和电缆,桥架与配电箱连接见图。

B:高低压防爆配电箱二次回路接线:

配电箱在出厂前应完成箱内二次回路接线及相关检测试验。配电箱设备到现场后,要在甲方现场工程师和监理的监督指导下及时组织验收,相关技术文件要齐全,配电箱包装及密封良好,各元件齐全完好,接线可靠。配电箱安装固定后,要逐台对配电箱的二次接线回路进行绝缘测试,测试使用500V等级绝缘测试仪表,测试结果要求大于1MΩ。

所有二次回路控制线或电缆均采用多股软铜线,接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接,烫锡时应采用中性焊剂。

C:高低压防爆配电箱交接试验:

配电箱的交接试验详见后述调试和送电部分。

D:高低压防爆配电箱其它要求:

①抽屉式开关箱安装还要符合下列要求:

a、抽屉推拉灵活轻便,无卡阻、碰撞现象;

b、动触头与静触头的中心线一致,触头接触紧密;

c、抽屉的机械联锁或电气联锁装置动作正确可靠,保证断路器分闸后,隔离触头才能分开;

d、抽屉与箱体间的接地触头接触紧密;当抽屉推入时,抽屉的接地触头比主触头先接触,拉出时程序相反。

②配电箱二次回路绝缘检测前,仔细核对设计图纸,箱内的易损元件应事先拆卸;

③配电箱的安装过程中应保证漆层完整,无损伤,箱内照明齐全;

④变电室内设备外壳均需良好接地。

一般防爆配电箱接线,都是需要专业的电工师傅进行操作,因为他们不仅是专业的,还有专业的防护措施设备等。所以非特殊情况zui好还是不要自己去修理或安装配电箱,因为电是不好玩的,需要谨慎小心。尤其注意在安装户内配电箱接线的时候,千万不要忘记关闭家里的总电闸,因为安全是zui重要的。
