防爆填料函如何安装

防爆老司机 2020年10月16日 16:11:43 18 抢沙发
防爆填料函如何安装摘要: 一、根据配电箱接线的需要,剥去合适电缆长度外护套,露出铠装金属层。...

安装方法:

一、根据配电箱接线的需要,剥去合适电缆长度外护套,露出铠装金属层。

二、留取适当长度的铠装切除多余部分,对电缆进行处理。

三、将处理好的电缆依次穿过零件6和5,其中零件6中配有密封圈 套在电缆的护套上,

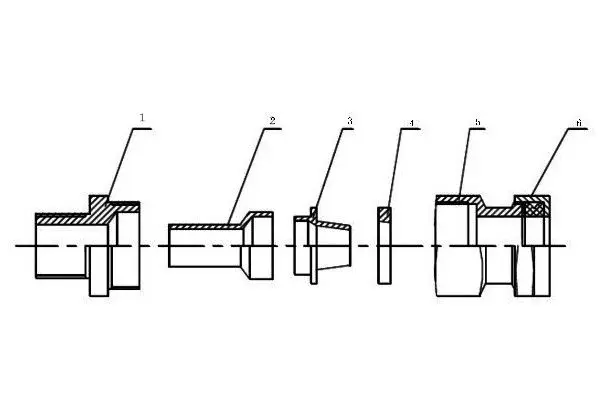

参见如下防爆填料函结构图。    1. 底座     2. 填料衬套    3. 锥体     4. 紧圈  5. 填料函体   6. 螺母

四、金属铠装部分穿过4翻出,以做电缆的接地处理。然后,将电缆 芯线依次穿过3和2。

五、将配套的SG-100二种填料原料混合调成所需的填料,然后将填 料加到电缆芯线的间隙中及芯线周围,使其尺寸接近于零件2的内径,同时零件3的空腔中也加入适量填料。

六、将零件3的锥件插入到铠装内,并将零件2套到零件3上。

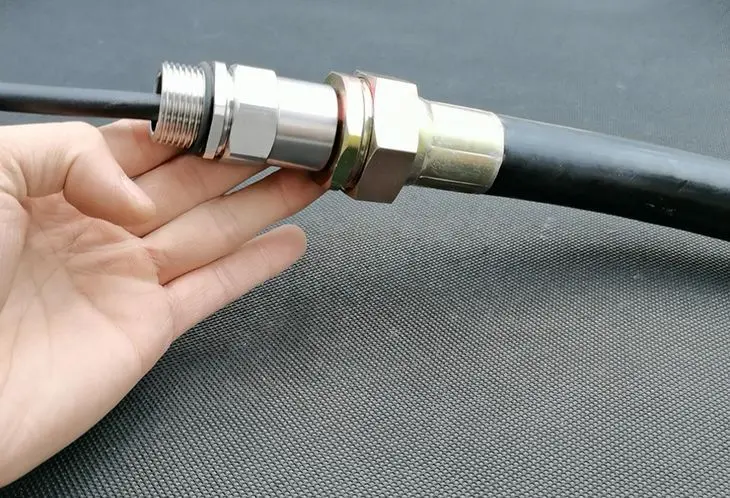

防爆填料函安装步骤图

七、将零件1拧在配电箱的入口孔上。将穿过零件2~6的电缆插入零 件1中,然后将零件5拧在零件1上。这样使零件4压紧在金属铠装和零件3的锥体上,零件2与零件3之间套牢。

八、把零件6拧紧在零件5上,使零件6中的密封圈紧固在电缆外护套上。

九、防爆填料函安装完毕后应保证填料套内充满填料,无气泡等现象,以免影响其性能。

注意事项:

1、穿线操作时应注意,不要损伤电缆的护套。

2、填料前应将电缆擦净,填料后零件上多余填料擦净。
