防爆配电箱安装时需要注意什么

防爆老司机 2022年06月02日 14:56:16 26

1、防爆配电箱的三相五线口及小组出线口应设于箱体下底侧,尽量不设于箱体顶部、侧面、后侧或尾门处;三相五线及小组出线应加护线套分开整束并做防水弯;输电线束不能直接接触壳体的进、出口;电进到配电箱的电源插头,禁止用插头联接;便携式配电柜、配电箱的出线、进出线必须选用橡胶绝缘电缆。

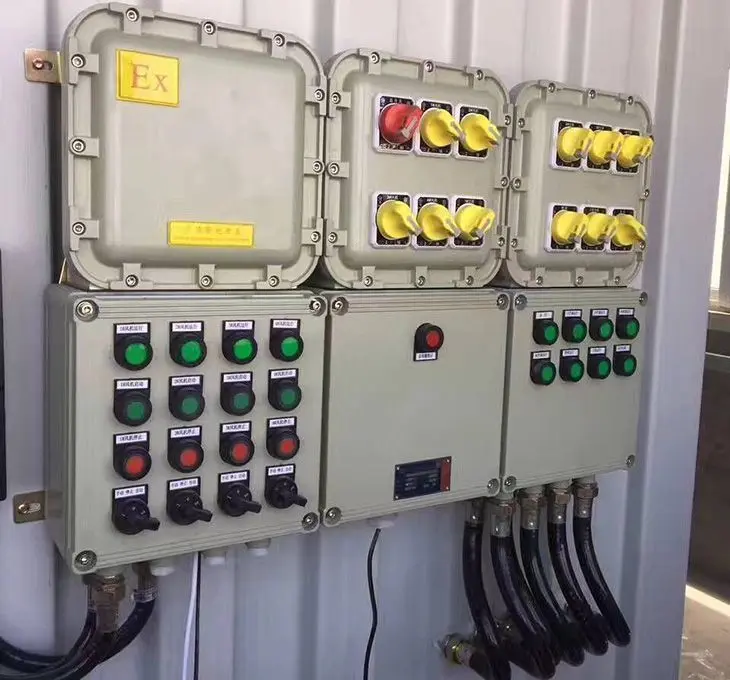

防爆配电箱安装

2、防爆配电箱内电极接线应选用绝缘导线,连接接头不得松动,不得露出感应起电部分;配电柜、配电箱内零线应按接线端子排板连接,并与维护零线端子排板单设;配电箱、配电箱金属材料外壳、金属材料家用电器安装板及其箱内不可感应起电金属材料基座、机壳等必须做保护接零,维护零线应根据接线端子排板连接。

3、防爆配电箱应置于自然通风、干燥、常温环境中。配电箱周围要有足够的空间和足够的空间来工作,不能堆放任何妨碍实际操作和维修的东西,不能有杂草、灌木等。

4、防爆配电箱应选用不锈钢板、铝壳、不锈钢板或优质绝缘层材料制成,厚度应达到国家标准规定的4个厚;配电柜内的家用电器应安装于金属或非木质绝缘层的家用电器安装板上,然后整体拧紧于配电柜箱体。

5、防爆型动力柜与防爆型照明箱宜分别设置,若设置于同一配电柜内,驱动力及照明灯具线应分开设置。

6、施工现场配电系统实行分级配电设备,需设总配电柜(或高低压配电柜),总配电柜以下设置分配电柜、分配电柜以下设置配电箱、配电箱以下使用电量机器设备。

7、配电柜、配电箱应安装牢固、摆放整齐;便携式配电柜、配电箱应安装牢固的支撑架上;移动配电柜、配电箱的下底边离路面的安全距离应大于1.3m,低于1.5m;便携式配电柜、配电箱底面距离路面安全距离应大于0.6米,低于1.5米;所有配电柜、配电箱必须防水,防污。

8、总配电柜应建在靠近开关电源的区域;配电柜应设于用电量机器设备或负荷相对集中的区域;配电柜与配电箱间的间距不得超过30m配电柜应由末级配电柜配电设备,配电箱间操纵的移动式用电量机器设备的水平距离不适合超出3m。
