防爆箱用线标准

防爆老司机 2020年12月25日 11:03:12 56 抢沙发
防爆箱用线标准摘要: 与一般的电气产品不同,防爆产品对接线、电缆使用、接地方式都有严格的要求。...

与一般的电气产品不同,防爆产品对接线、电缆使用、接地方式都有严格的要求。

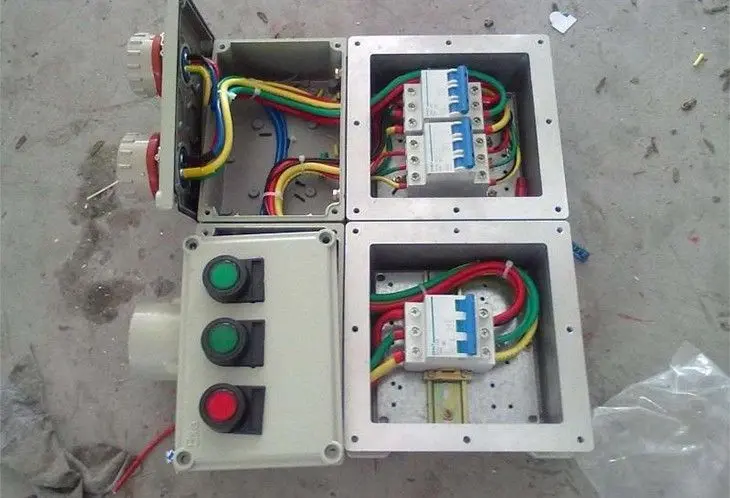

防爆箱

允许载流量

选好1区、2区绝缘导线截面和电缆截面,防爆箱导体的容许载流量不得小于熔断器熔体额定电流的1.25倍,以及断路器长延时过流脱扣器的额定电流。所述低压笼式异步电动机的支线允许载流量不得小于电动机额定电流的1.25倍。

导线材料选择

在防爆箱体的爆炸危险环境危险等级为2级的范围内,供电线路应采用截面为4mm2及以上的铝芯线或电缆,照明线路可采用截面2.5mm2。铝芯线或电缆在爆炸性环境危险等级1区范围内,配电线路应采用铜芯导线或电缆。对于振动较大的地方,应选择多股铜芯软线或多股铜芯电缆。不允许在煤矿井下使用铝芯电缆。

电气线路的连接

在选择铝芯电缆或导线时,防爆箱内必须有可靠的l区电气线路中间接头,2区电气线路的中间接头必须位于防爆接线盒内或靠近该危险环境的接线盒内。一区宜采用隔爆接线盒,二区宜采用增安型接线盒。

隔离密封

铺设电气线路的沟槽和保护管、电缆或钢管,在穿越具有爆炸危险的不同环境等级的区域之间的隔墙或楼板时,必须用非燃烧材料密封封堵。

根据环境危险等级,选择防爆电器设备线路要求下的安装位置、敷设方式、导体材料、连接方式等。防爆炸电器设备位置选择应将电气线路敷设在爆炸危险较小或距离泄漏源较远的地方。

上述是对防爆箱用产品电线防护的简单概述,具体注意事项应根据实际情况而定,防爆电箱的出线孔都配有电缆线所用的密封胶圈和加压螺丝套,只要将电缆线穿过密封胶圈和加压螺丝套从防爆箱内引出并紧固加压螺丝套,使密封胶圈紧闭电缆出线空隙,防止因原因发生火花外泄,就算是安全了。
