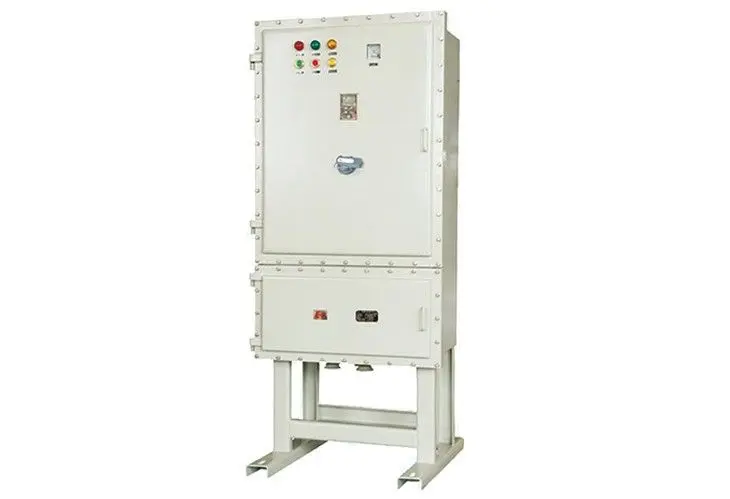

产品图片:


适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区场所;

适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境。

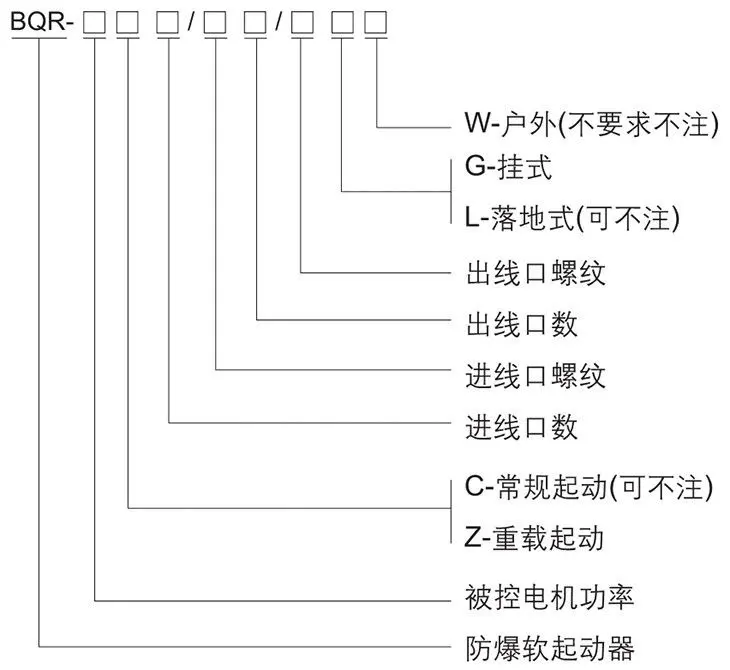

型号含义:


技术参数:

执行标准:GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.1-2000

防爆标志:ExdeⅡBT4Gb,ExdeⅡcT4 Gb DIPA20TA,T4

额定电压:220V/AC380V

使用类别:AC-3

防护等级:IP54(IP65)

防腐等级:WF1

选型表:

产品型号 点击功率(KW) 点击功率(KW) 额定电流(KW) 额定电流(KW) 引入装置规格(G") 电缆外径(Φ,mm)
BQR- 7.5 5.5 17 12 1 12~17
BQR- 15 11 32 22 1 12~17
BQR- 22 18.5 47 38 1 12~17
BQR- 30 22 62 47 1 1/2~2 18~33
BQR- 45 37 88 75 1 1/2~2 18~33
BQR- 75 45 110 88 2~3 24~55
BQR- 90 55 140 110 2~3 24~55
BQR- 110 75 170 140 2~3 24~55
BQR- 132 110 250 210 3 36~60


产品特色:

铝合金外壳或钢板焊接,表面喷塑;

防爆起动器内装国内zui优软起动器(ABB或施耐德软起动器等)、断路器、交流接触器、热继电器、转换开关、指示灯等元件。采用无阶跃平滑起动具有短路、过压、欠压、过载、欠载、断相等多种保护功能;

可根据用户要求设计成一拖多的起动形式;

可根据用户要求特制,如有氢气、乙炔、二流化碳等场所可制成ⅡC防爆箱;

钢管或电缆布线。


外形及安装尺寸:


型号/尺寸 A B C D E F
BQR-22~45 1000 450 700 300 600 400
BQR-55~90 1400 450 1000 400 800 500
BQR-115~132 1400 500 1000 400 1000 500

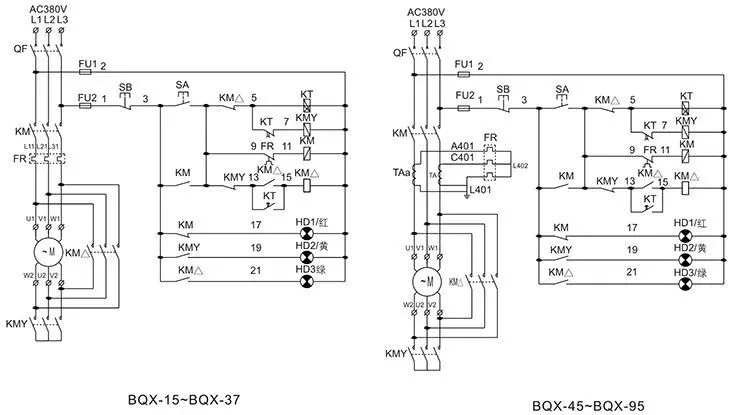

电器原理图:
