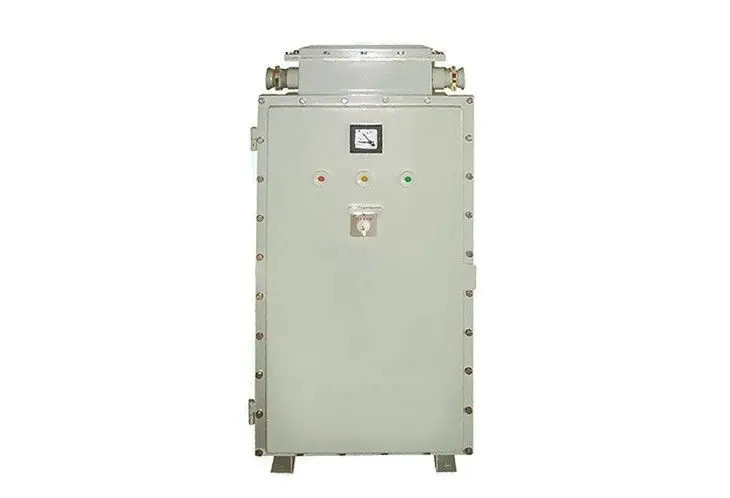

产品图片:

BQX系列防爆星三角起动器

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区场所;

适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境。

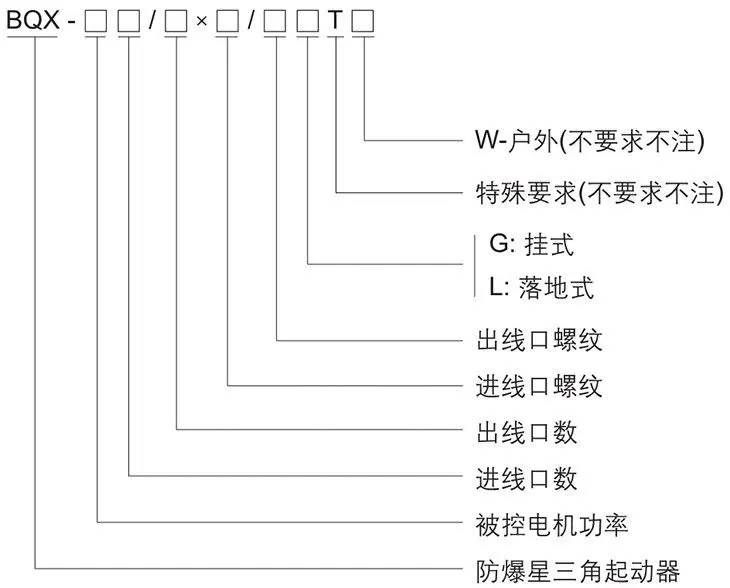

型号含义:

BQX系列防爆星三角起动器

技术参数:

执行标准:GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.1-2000

防爆标志:ExdeⅡBT4Gb,ExdeⅡcT4 Gb DIPA20TA,T4

额定电压:AC380V

防护等级:IP54(IP65)

防腐等级:WF1

选型表:

产品型号 可控电机功率(KW) 额定电流(A) 热继电器额定电流(A) 时间继电器整定值(S) 引入装置规格(G") 电缆外径(Φ,mm)
BQX- 15 30 1.05lm 13 1 12~7
BQX- 22 42.5 1.05lm 15 1 12~7
BQX- 30 58 1.05lm 17 1 1/2~2 18~33
BQX- 37 72 1.05lm 18 1 1/2~2 18~33
BQX- 45 90 1.05lm 20 1 1/2~2 18~33
BQX- 55 105 1.05lm 24 2-3 24~50
BQX- 75 150 1.05lm 30 2-3 24~50
BQX- 95 190 1.05lm 35 2-3 24~50

产品特色:

防爆起动器壳体采用钢板焊接而成,表面粉末静电喷塑;

内装自耦变压器、交流接触器、时间继电器、热继电器电流互感器、电流表、电压表、转换开关、指示灯等;

产品具有过载、短路、失压、断相保护等功能;

可根据用户要求特制,如有氢气、乙炔、二流化碳等场所可制成ⅡC防爆箱;

电缆或钢管布线。

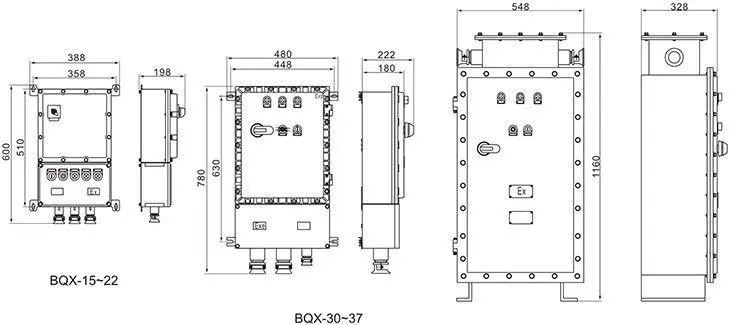

外形及安装尺寸:

BQX系列防爆星三角起动器

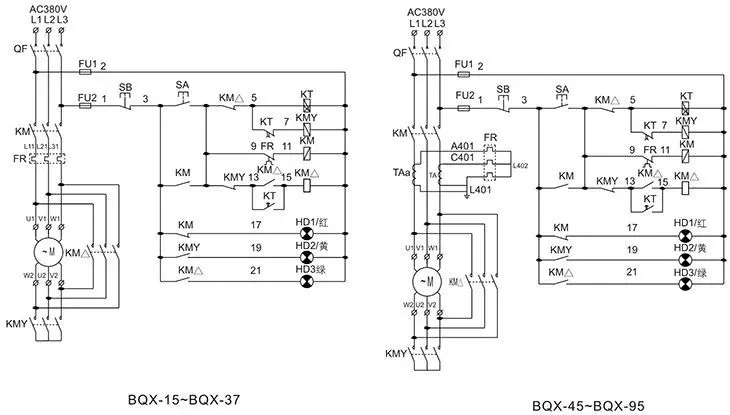

电器原理图:

BQX系列防爆星三角起动器
