产品图片:

囗JX系列防爆接线箱

适用范围:

适用于ⅡA、ⅡB、IC类爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区场所;

适用于有高防腐要求的场所;

应用于石油、化工、航天、军工等场所。

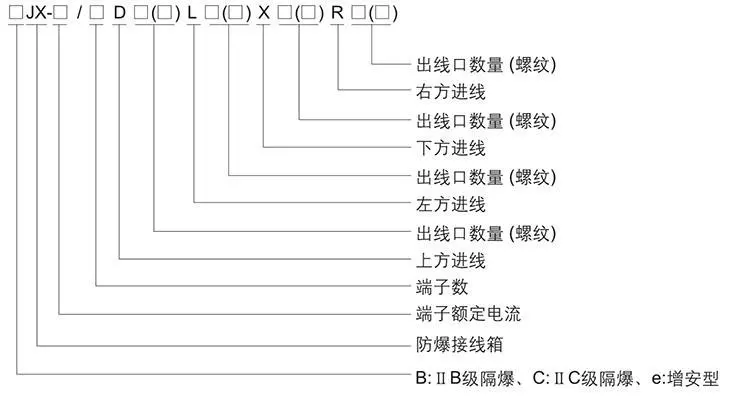

型号含义:

囗JX系列防爆接线箱型号含义

进线示意图:

囗JX系列防爆接线箱进线示意图

技术参数:

执行标准:GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB12476.1-2000;

防爆标志:Exe Ⅱ T4 Gb、Exd Ⅱ BT6 Gb、Exd Ⅱ CT6 Gb DIP A20 TA T6

额定电压:AC:380/220V

额定电流:20A

防护等级:IP65

防腐等级:WF1

进出线螺纹与电缆外径(mm):

G1/2" G3/4" G1" G1/4" G1/2" G2" G2 1/2" G3" G4"
φ7-φ10 φ9-φ14 φ14-φ18 φ15-φ23 φ18-φ30 φ25-φ37 φ30-φ42 φ38-φ56 φ51-φ80

产品特点:

防爆接线箱壳体采用铝合金压铸成型,表面高压静电喷塑;

接线端子采用增安型专用接线端子,接线方便、牢固可靠,并且根据电流大小有多种规格可供用户任意选配;

进线口方向可根据用户要求确定,并可根据用户要求直接配装BDM系列电缆夹紧密封接头;

进出线口螺纹可特制,可制成公制螺纹,NPT螺纹等形式;

增安型外壳可根据用户要求采用不锈钢制作,用户如有要求请注明。

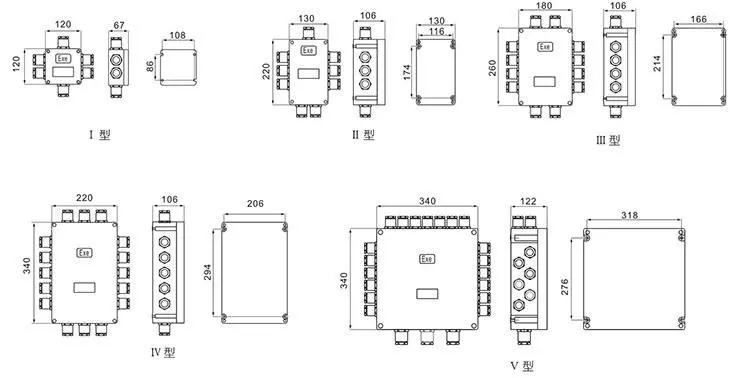

BJX外形及安装尺寸:

BJX系列防爆接线箱外形及安装尺寸

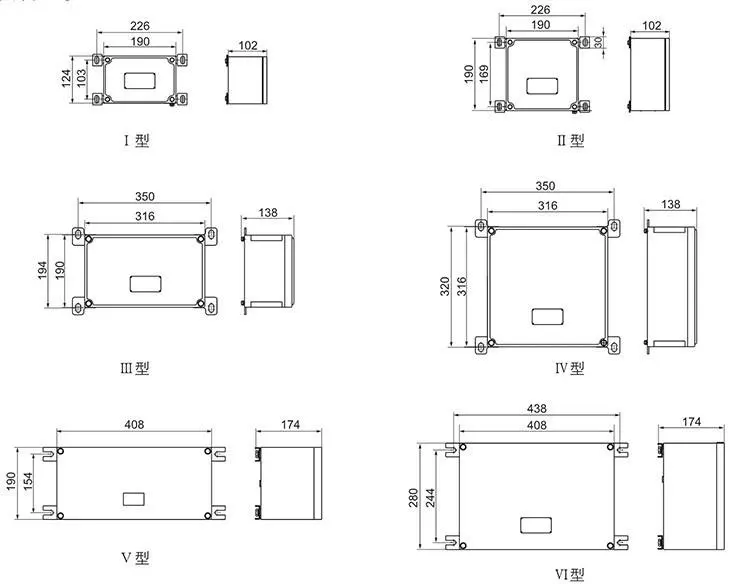

CJX外形及安装尺寸:

CJX8030系列防爆防腐接线箱外形及安装尺寸

eJX外形及安装尺寸:

eJX系列防爆接线箱外形及安装尺寸

推荐阅读:防爆接线箱和防爆配电箱有什么区别
