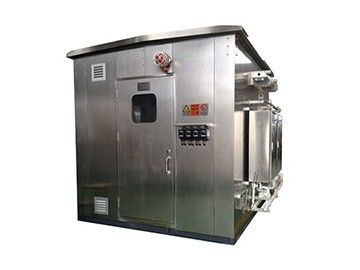

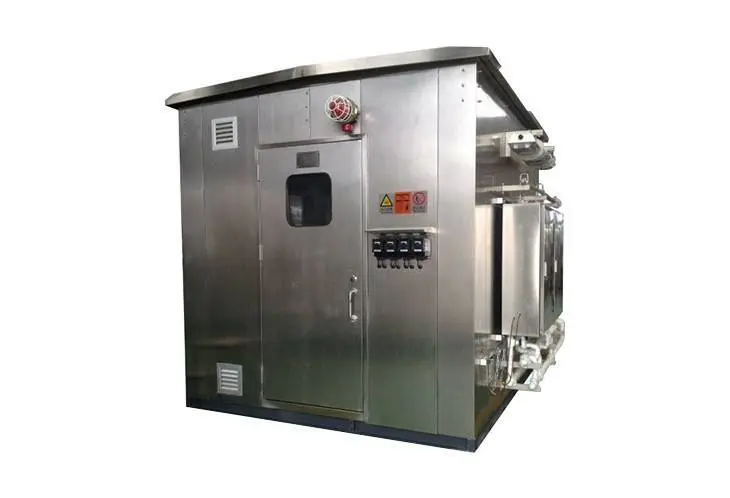

产品图片:

BPW系列正压型防爆小屋

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB、ⅡC类爆炸性气体的环境;

适用于可燃性粉尘环境20区、21区、22区场所。

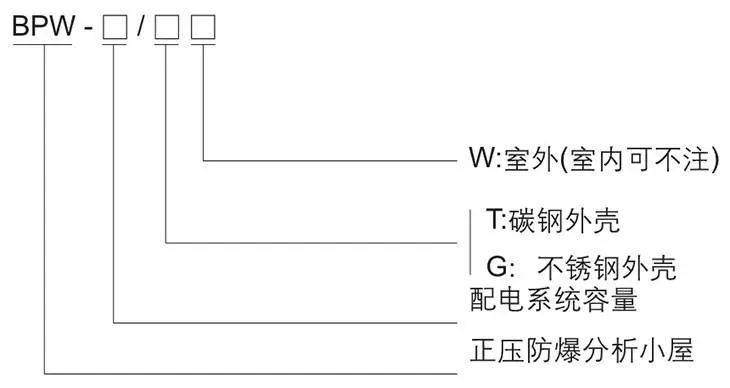

型号含义:

BPW系列正压型防爆小屋型号含义

执行标准:

GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.1-2000

技术参数:

防爆标志:ExdeⅡBT4Gb,DIPA20 TA,T4 Gb DIP A20TAT4

电源:220VAC±10%,50Hz或AC380±10%,50Hz或按用户要求

防护等级:IP65

小屋内危险气体浓度超限(25%LEL)时声光报警

小屋内有毒气体浓度超限(12.5%LEL)时声光报警

室内压力正常值:30~100pa

外形材质:碳钢、不锈钢

外形尺寸:根据用户要求订制

产品特色:

我公司生产的系列防爆分析小屋采用强制通风正压防爆的方法,防止因内部释放可燃性气体以及外部爆炸性环境而引起的爆炸危险。分析小屋采用型钢结构,內外墙均为钢板,中间为隔热层。分析小屋适用于石油、化工等行业Ⅱ类1区或2区场所的爆炸性环境。

该系统由以下六部分组成:

A、分析室主体(双层结构,中间填有保温隔热防火材料)

B、室内危险气体浓度监测系统

C、声光报警联锁系统

D、分析小屋的照明灯、通风机、空调、维修插座等公用设备由工业电源供电。分析仪系统、安装检测报警和联锁系统由UPS电源供电。

E、仪表电源系统

F、公用电源系统

可实现对电路中的参数、压力、温度等各种物理量进行计量和监测,通过内装各种防爆电表或各种二次仪表来实现。

可满足大电流的防爆(电磁起动)配电装置(降压)。

可实现两路或多路电源进线进行电路的自动或手动切换。

根据用户提供的电气原理图及主要技术参数选定相应的防爆电器组合,确定配电柜的外形尺寸,满足用户现场的需要。

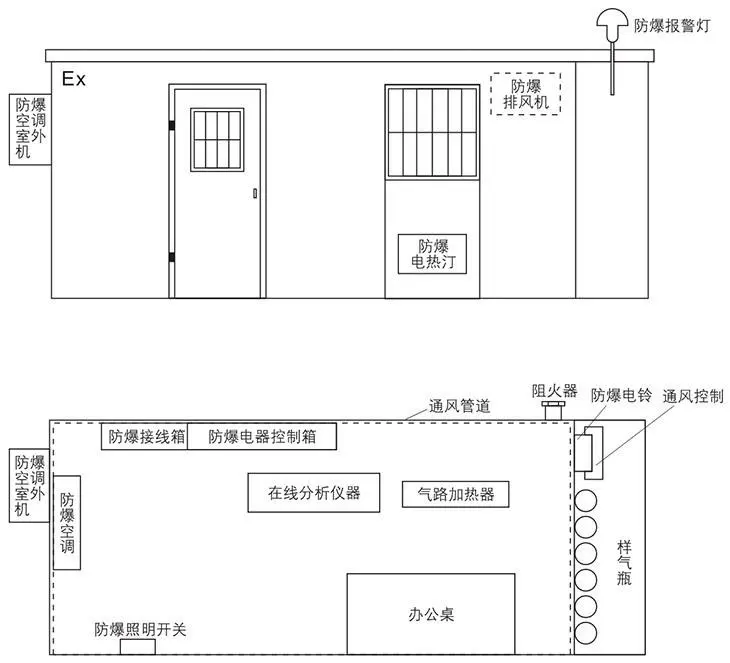

典型方案示意图

BPW系列正压型防爆小屋典型方案示意图

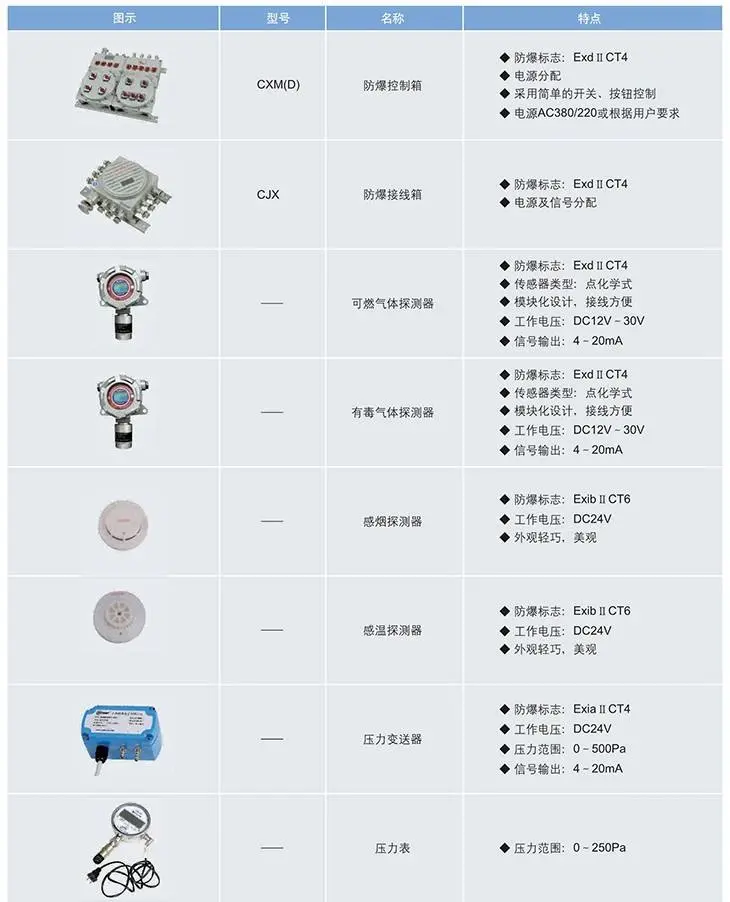

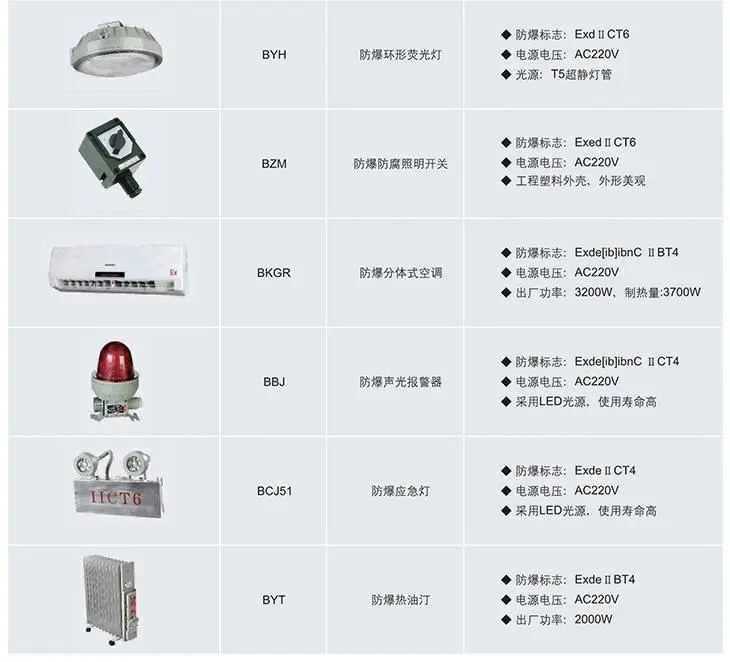

系统主要组成部分介绍:

BPW系列正压型防爆小屋系统主要组成部分介绍

BPW系列正压型防爆小屋系统主要组成部分介绍
