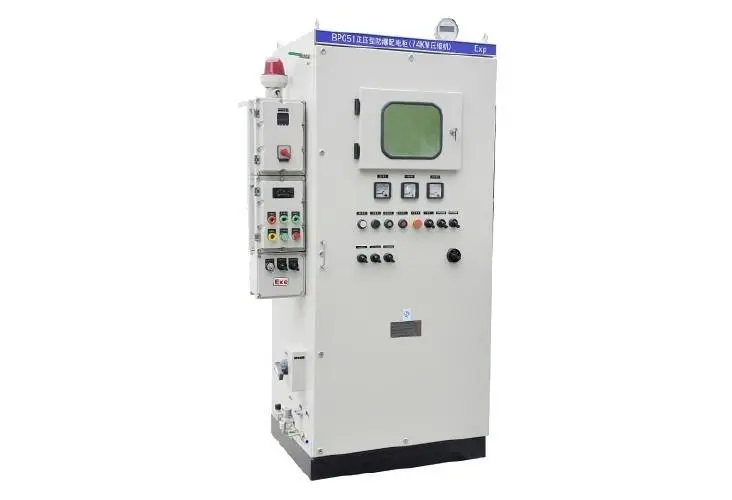

产品图片:

BPG51系列正压型防爆配电柜

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB、ⅡC类爆炸性气体的环境;

适用于可燃性粉尘环境20区、21区、22区场所。

型号含义:

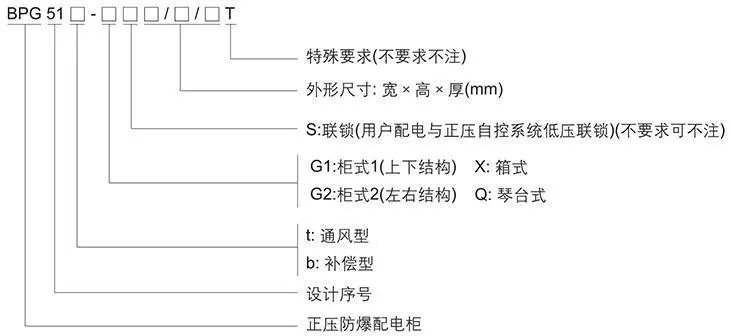

BPG51系列正压型防爆配电柜型号含义

技术参数:

执行标准:GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.1-2000

防爆标志:ExdeⅡBT4Gb,DIPA20 TA,T4 Gb DIP A20TA,T4

额定电压:AC220V/AC380V

电源压力:0.2-0.8Mpa

工作压力:80-500Pa

防护等级:IP65

防腐等级:WF1、WF2

产品特色:

Px系列正压柜

产品设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离;

只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电;主盘内腔工作气压为100Pa≤P≤800Pa;当气压高于800Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压冲击而为变形损坏。当气压低于100Pa时自控系统自动报警(声光),并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功并内部气压降到60Pa时,必要时可设置系统自动断电。

副盘自控系统为不间断连续监控,并显示主盘内腔压力参数;

正压通风型为不间断连续供风,正压腔内电器元件的工作热量可随时带走,具有良好的散热功能。内部可装检测仪表、分析仪表、显示仪表、低压电器、变频器、软起动器、计算机等,整台产品可作为设备起动、控制、中央信号处理及控制系统;

正压补偿型为间断型供气,正压腔具有良好的保压密封性能;

同型号产品可多台并联运行;

用户提供气源时,须配备洁净或惰性气体气源,一般情况下,用户现场的仪表气源可满足要求。气源压力为0.2-0.8MPa或0.2-0.5MPa(根据主腔容积大小确定);

正压型防爆配电柜适用电源系统为交流三相四线制380/220系统及所有弱电系统,不适用于高压系统。

Pz型系列正压柜

为专用于2区而设计的一种正压防爆柜,Pz系列和Px系列相比,省略了检查换气时间的安全装置,仅标志换气的时间,由用户在主腔通电前按要求进行;另外,当内部气压低于100Pa时,自控系统自动报警(声光),补气成功时,自动恢复正常,不成功并内部气压降到60Pa时,系统不自动断电,继续报警。

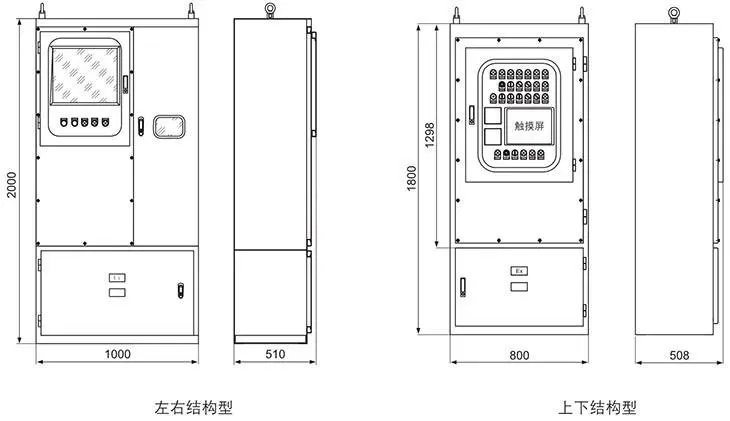

配电柜典型外形尺寸:

BPG51系列正压型防爆配电柜配电柜典型外形尺寸

推荐阅读:正压型防爆配电柜_百度百科
