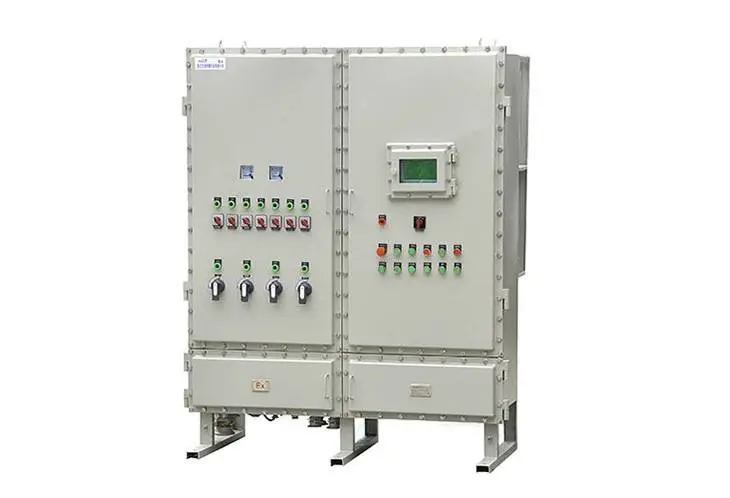

产品图片:

BQP系列防爆变频器

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区场所;

适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境。

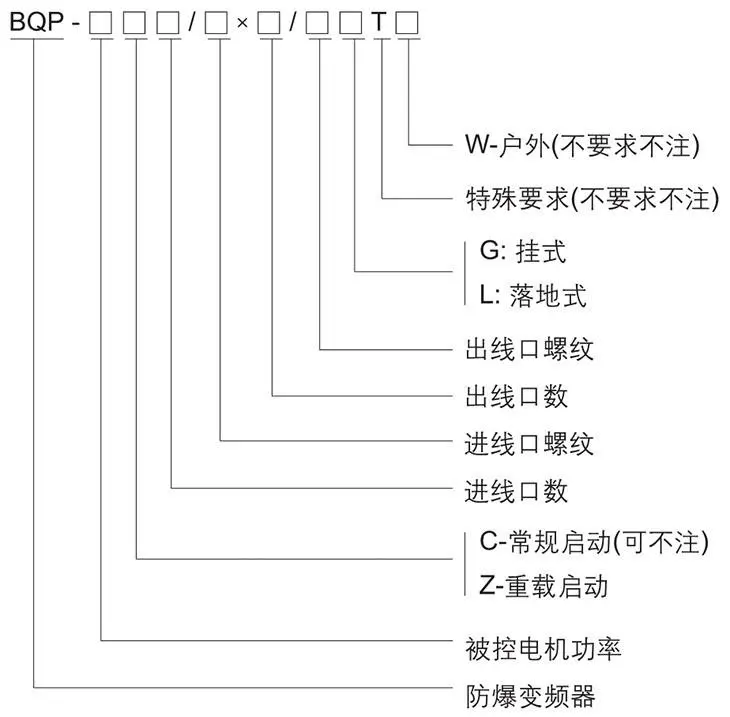

型号含义:

BQP系列防爆变频器型号含义

技术参数:

执行标准:GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.1-2000

防爆标志:ExdeⅡBT4Gb,ExdeⅡcT4 Gb DIPA20TA,T4

额定电压:220V/AC380V

使用类别:AC-3

防护等级:IP54(IP65)

防腐等级:WF1

选型表:

产品型号 可控电机zui大功率(KW) 电源线电流(A) 变频器zui大瞬时电流(A) 引入口规格 适用电缆外径(mm)
BQP-5.5 5.5 20 12 G1" Φ11-Φ18
BQP-7.5 7.5 25 16 G1" Φ11-Φ18
BQP-11 11 36 22 G11/2" Φ17-Φ28
BQP-15 15 45 30 G11/2" Φ17-Φ28
BQP-22 22 60 44 G11/2" Φ17-Φ28
BQP-30 30 79 60 G11/2" Φ17-Φ28
BQP-37 37 91 72 G2" Φ25-Φ38

产品特色:

防爆变频器铝合金外壳或钢板焊接,表面喷塑;

内装国内zui优软起动器(ABB或施耐德软起动器等)、断路器、交流接触器、热继电器、转换开关、指示灯等元件。采用无阶跃平滑起动具有短路、过压、欠压、过载、欠载、断相等多种保护功能;

可根据用户要求设计成一拖多的起动形式;

可根据用户要求特制,如有氢气、乙炔、二流化碳等场所可制成ⅡC防爆箱;

钢管或电缆布线。

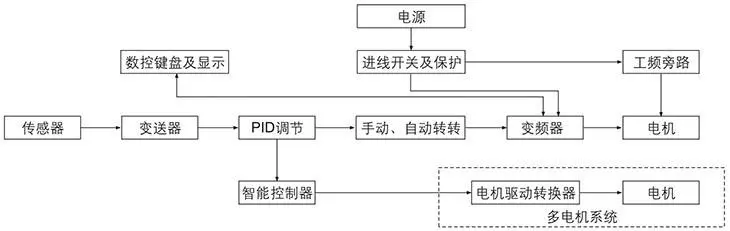

系统图:

BQP系列防爆变频器系统图

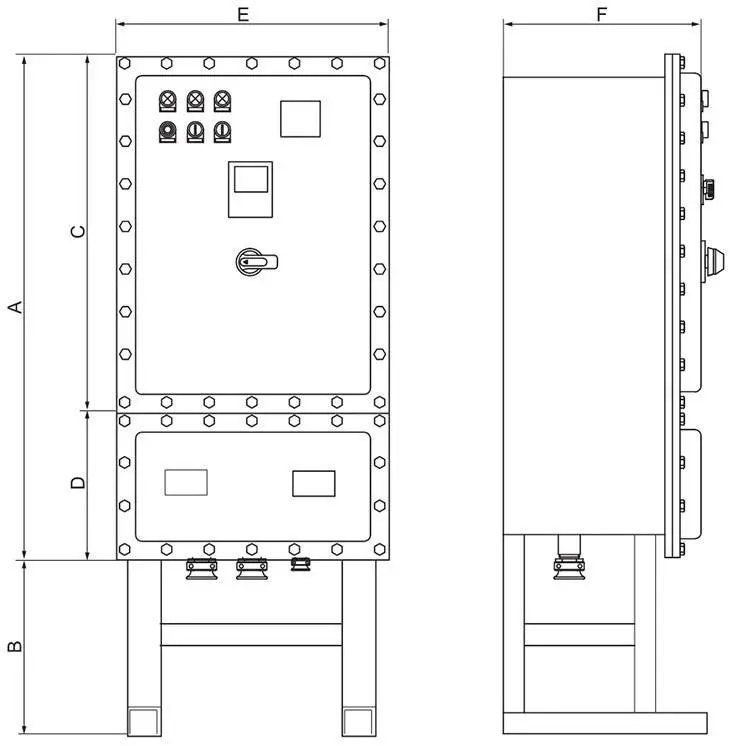

外形及安装尺寸:

BQP系列防爆变频器外形及安装尺寸

型号/尺寸 A B C D E F
BQP-5.5~11 1400 450 1000 400 800 500
BQP-15~22 1400 500 1000 400 1000 500
BQP-30~37 1500 500 1000 450 1000 600

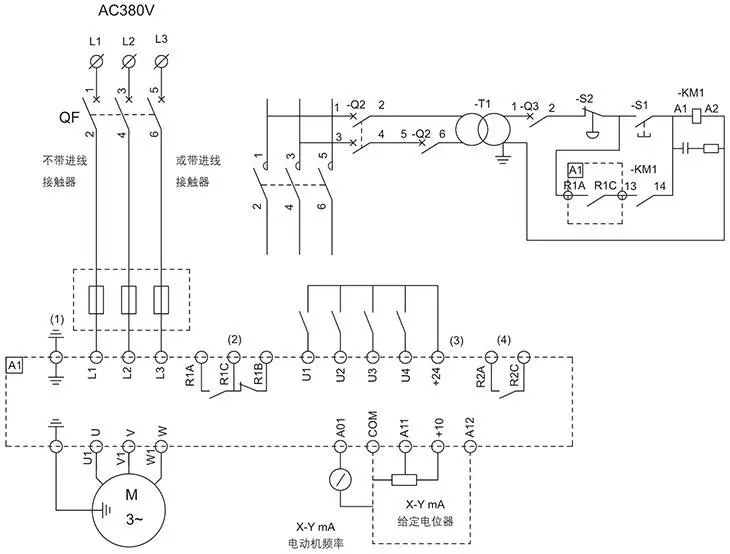

电器原理图:

BQP系列防爆变频器电器原理图
