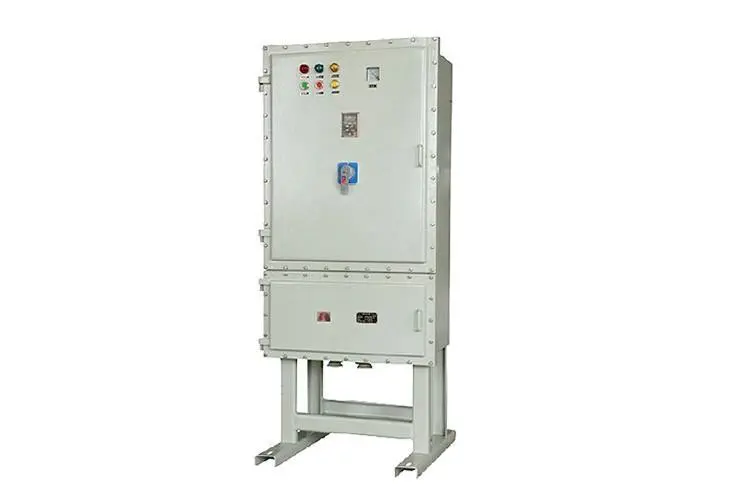

产品图片:

BQJ系列防爆自耦降压电磁起动箱

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区场所;

适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境;

主要用作三相异步电动机的不频繁起动、停止。

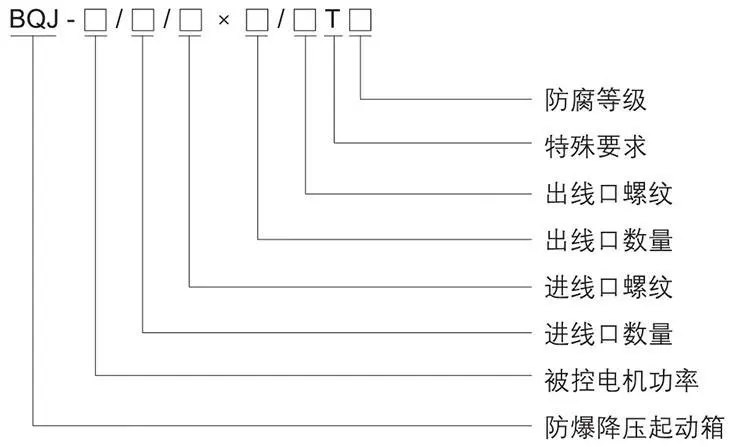

型号含义:

BQJ系列防爆自耦降压电磁起动箱

技术参数:

执行标准:GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.1-2000

防爆标志:ExdeⅡBT4Gb,ExdeⅡcT4 Gb DIPA20TA,T4

额定电压:AC380V

防护等级:IP54

防腐等级:WF1

产品特色:

防爆自耦降压电磁起动箱壳体采用钢板焊接而成,表面粉末静电喷塑;

内装自耦变压器、交流接触器、时间继电器、热继电器电流互感器、电流表、电压表、转换开关、指示灯等;

产品具有过载、短路、失压、断相保护等功能;

可根据客户要求特制,如有氢气、乙炔、二流化碳等场所可制成ⅡC防爆箱;

电缆布线。

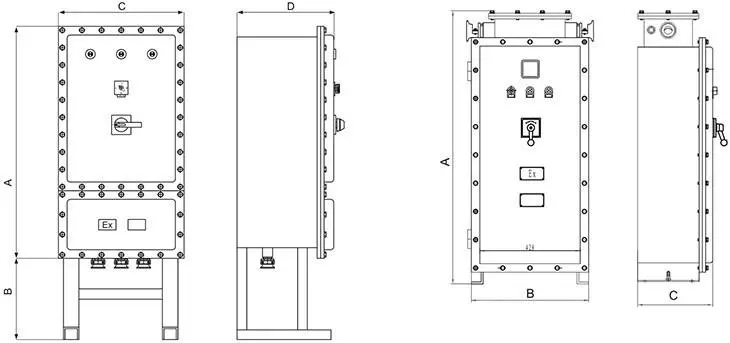

外形及安装尺寸:

BQJ系列防爆自耦降压电磁起动箱外形及安装尺寸

型号/尺寸 A B C D
BQJ-14~55 1200 450 550 360
BQJ-95~95 1300 500 600 420
BQJ-100~135 1400 500 650 450
型号 A B C
BQJ-14~55 1200 500 340
BQJ-75~95 1420 550 400
BQJ-100~135 1500 600 450

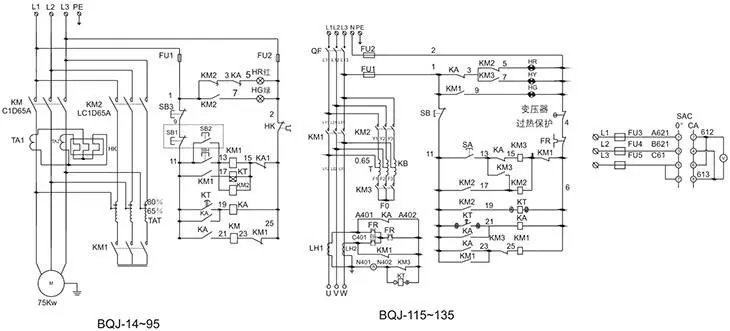

电器原理图:

BQJ系列防爆自耦降压电磁起动箱电器原理图
