本文作者:防爆令狐冲

防爆挠性连接管型号含义及范例

防爆令狐冲 2020年09月11日 14:36:59 93 抢沙发
防爆挠性连接管型号含义及范例摘要: 比如型号为BNG(NGD)-B-G3/4x1000,其中BNG或NGD都表示防爆挠性管的型号,B表示一头内丝一头外丝,G3/4表示是3/4大小的管螺纹,1000表示管子长度是100...

型号含义:

型号有BNG、NGD等,规格有DN15、DN20、DN25、DN32、DN40、DN50等,常规长度有500mm、700mm、1000mm等,长度都是可以根据现场使用要求定做的。

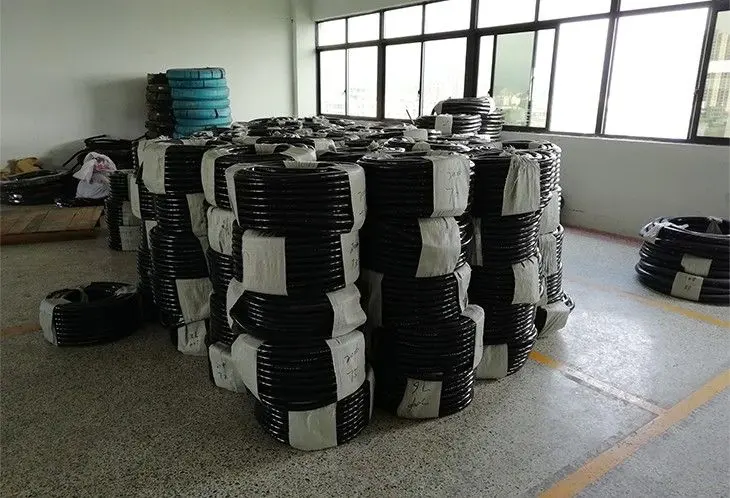

防爆挠性连接管

比如型号为BNG(NGD)-B-G3/4x1000,其中BNG或NGD都表示防爆挠性管的型号,B表示一头内丝一头外丝,G3/4表示是3/4大小的管螺纹,1000表示管子长度是1000MM。

范例:

型号 管通径(DN) 接头管螺纹(G") 长度(mm) zui小弯曲半径(mm) 防爆标志
BNG-700×G½" 15 ½ 700 80 ExdII
BNG-1000×G½" 15 ½ 1000 80 ExdII
BNG-700×G¾" 20 ¾ 700 110 ExdII
BNG-1000×G¾" 20 ¾ 1000 100 ExdII
BNG-700×G1" 25 1 700 145 ExdII
BNG-1000×G1" 25 1 1000 145 ExdII
BNG-700×G1¼" 32 700 180 ExdII
BNG-1000×G1¼" 32 1000 180 ExdII
BNG-700×G1½" 40 700 210 ExdII
BNG-1000×G2½" 70 1000 350 ExdII
BNG-700×G2" 50 2 700 250 ExdII
BNG-1000×G2" 50 3 1000 250 ExdII
BNG-700×G2½" 70 700 350 ExdII
BNG-1000×G2½" 70 1000 350 ExdII
BNG-700×G3" 80 3 700 400 ExdII
BNG-1000×G3" 80 3 1000 400 ExdII
BNG-700×G4" 100 4 700 500 ExdII
BNG-1000×G4" 100 4 1000 500 ExdII

以上就是防爆挠性连接管型号含义及范例,希望对大家选购防爆挠性管有帮助。
