正压型防爆结构要求

防爆大魔王 2021年02月24日 11:13:44 54 抢沙发
正压型防爆结构要求摘要: 正压型防爆电气设备的外壳叫“正压外壳”。一般情况下,正压壳体采用钢板或不锈钢,如果是塑料,也要考虑其抗静电性。...

一、结构材料

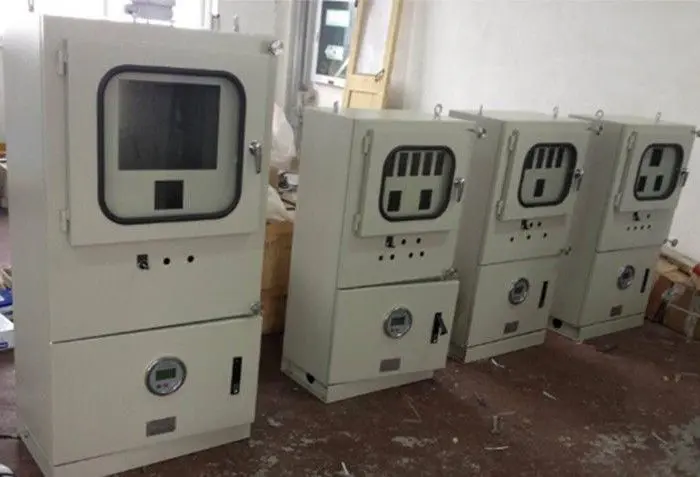

正压型防爆设备

正压型防爆电气设备的外壳叫“正压外壳”。一般情况下,正压壳体采用钢板或不锈钢,如果是塑料,也要考虑其抗静电性。

二、结构强度

正压外壳和与之连接的管道也应该有足够的机械强度,能够承受zui高的正压1.5倍,并且在所有进气口和排气都关闭时不会变形或损坏,并且能承受zui低的200Pa压力。

三、门和盖子

正压电气设备的门和盖子应与电气回路联锁。未经过防爆处理的电气元件,在门或盖打开时,其电源自动切断;在门或盖没有可靠地关闭之前,其电源无法恢复。对静态正压式电气来说,开启门和盖子都需要使用专用工具,并且电气外壳上明显的有警示标志:“警告!严禁在危险场所开启!”。

四、进、排气口位置

确定依据保护气体的相对密度。保护气体的相对密度>1时,进气口位于壳体的上部,而排气口位于下部;当保护气体的相对密度<1时,进气口位于壳体的下部,而排气口位于上部。进、出口不应设置在壳体的同侧。>

五、外壳防护等级

一般情况下,正压箱体的防护等级不低于IP5X,而正压外壳在潮湿和煤尘环境下的防护等级不低于IP54。

六、导流板

为了确保正压型防爆电气设备的壳体得到充分吹扫,在正压型外壳内设置了导流板。

七、火花与热颗粒挡板

当正压电气设备的排气口在爆炸气体环境中时,应使用火花和热颗粒挡板,以防止壳体中的热颗粒和可能的放电火花窜出壳体,形成点燃源。这种隔板应使排风气流在其流通方向上发生至少8次90°的方向变化。

八、电气间隙和爬电距离

由于正压电气设备使用的电气绝缘材料与其它防爆型电气设备相同,因此,电气间隙和爬电距离也相同。

九、温度限制

px和py类型:以设备外壳外部表面的zui高表面温度和设备内部部件的zui高表面温度作为设备温度的组合。Pz型:以设备外壳外部表面的zui高表面温度作为温度分类。

十、压力监测自动安全装置的防爆型式

px型:“i”型、“d”型、“e”型、“m”型、“o”型、“q”型。

py型和pa型:“i”型、“d”型、“e”型、“m”型、“o”型、“q”型、“nA”型、“nC”型。

此外,在正压保护系统投入工作之前、运行中和停止工作后,各种防爆型式压力监控自动安全装置应能提供可靠的安全保障。所以,压力监控自动安全装置的电源不应与主回路共用一个电源,且至少应在主回路开关之前。

十一、保护性气体

清洁的空气、氮气和其它惰性气体通常是保护性气体。

十二、保护性气体的温度

在正压外壳进气口,保护性气体温度为40℃左右。在正压电气的外壳上应标明zui高或zui低温度。有时候,由于温度过高或过低而产生的凝露或冰冻,以及温度高低交替变化所引起的“呼吸”作用。
