螺纹式防爆结构

防爆大魔王 2021年02月25日 10:55:57 50 抢沙发
螺纹式防爆结构摘要: 螺纹式隔爆结构是一种连接十分方便的结构,因而,常常被人们采用。对于这种隔爆结构,当螺纹为圆柱形时,通常用4个参数来表征:螺纹、配合精度、最小啮合扣数和最小轴向啮合长度;当螺纹为锥形...

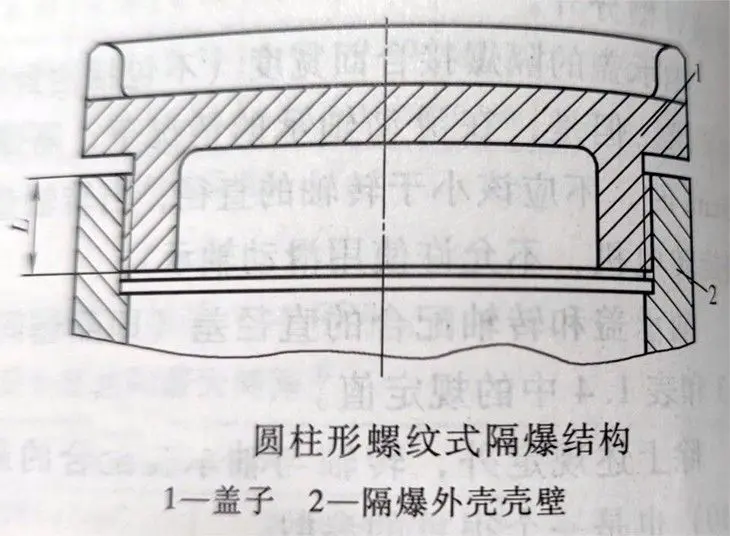

螺纹式隔爆结构是一种连接十分方便的结构,因而,常常被人们采用。对于这种隔爆结构,当螺纹为圆柱形时,通常用4个参数来表征:螺纹、配合精度、zui小啮合扣数和zui小轴向啮合长度;当螺纹为锥形时,通常用3个参数来表征:螺距、耦合面上螺纹扣数和啮合扣数。如下图:

螺纹式隔爆结构参数(圆柱形螺纹)

结合面参数 参数值
螺纹P/mm P≥0.7
配合精度 中级
zui小啮合扣数K K≥5
外壳容积V/cm³为V时,zui小轴向啮合长度L/mm,V≤100 L≥5
外壳容积V/cm³为V时,zui小轴向啮合长度L/mm,V>100 L≥8


螺纹式隔爆结构参数(锥形螺纹)

结合面参数 参数值
螺纹P/mm P≥0.9
耦合面上螺纹扣数K K≥5
啮合扣数K Ke

此外,螺纹式隔爆结构必须配置松措施,预防螺纹在设备运行过程中发生松动。例如,对于需要打开的情况,可以使用紧定螺钉固定,而且被紧定螺钉分开的部分不得相加计算;对于不需要打开的情况,可以在螺纹接合部分“冲点”或“电焊”封固,或采用其他等效的措施止动。
