增安型电气设备外壳防护

防爆大魔王 2021年02月26日 16:23:20 46 抢沙发
增安型电气设备外壳防护摘要: 增安型电气设备应具有一个合适的结构型式外壳。外壳除用于组装电气元件外,还应具有防止外部(如固体异物和潮气、水等)侵入并与内部电气元件接触的功能。...

增安型电气设备应具有一个合适的结构型式外壳。外壳除用于组装电气元件外,还应具有防止外部(如固体异物和潮气、水等)侵入并与内部电气元件接触的功能。

防护等级

我们都知道,在电力设备的运行过程中,由于环境因素,设备可能会受到一些不利的影响。比如,某些固体杂质可能会进入电器设备内部,而雨水、滴水、潮气也可能会进入电器设备的外壳。固态异物,特别是某些导电性物质,一旦落入箱体内部,就会造成不同电位的带电部件之间发生短路,形成短路放电火花;雨水、滴水、潮气进入箱体,就会导致绝缘材料绝缘性能下降,发生绝缘击穿,漏电放电火花。这是很危险的事啊。使用适当防护等级的外壳防护可防止此类危险。

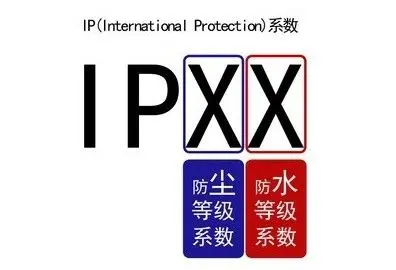

GB4208-2008《外壳防护等级(IP代码)》规定外壳防护等级是以IP代码表示的。该IP代码包括代码IP和随后的两个数字以及附加字母(有时可以忽略)。1号位代表防外物等级,2号位代表防水等级。如外壳防外物等级5,防水等级4,防护等级可写成IP54。根据GB4208-2008,外壳防外物等级分为6级,防水等级为8级。

防护等级 固体异物特征 固体异物特征

简要说明 含义
0 无防护
1 防止直径不小于50mm的固体异物 直径为的50mm球形试具不得完全进入外壳内
2 防止直径不小于12.5mm的固体异物 直径为的12.5mm球形试具不得完全进入外壳内
3 防止直径不小于2.5mm的固体异物 直径为的2.5mm球形试具不得完全进入外壳内
4 防止直径不小于1.0mm的固体异物 直径为的1.0mm球形试具不得完全进入外壳内
5 防尘
6 尘密
防护等级 进水特征 进水特征
0 无防护
1 防止垂直方向滴水 垂直方向滴水对电气设备应该不产生有害的影响
2 防止外壳在与垂直方向成15°范围内倾斜时垂直方向滴水 当外壳各垂直面在垂直成15°角范围内倾斜,垂直方向滴水对电气设备应该不产生有害的影响
3 防淋雨 当外壳各垂直面在垂直成60°角范围内倾斜,淋雨对电气设备应该不产生有害的影响
4 防溅水 向外壳各个方向溅水时,溅水对电气设备应该不产生有害的影响
5 防喷水 向外壳各个方向喷水时,喷水对电气设备应该不产生有害的影响
6 防强烈喷水 向外壳各个方向强烈喷水时,强烈喷水对电气设备应该不产生有害的影响
7 防短时间浸水 当外壳浸入规定压力的水中经规定时间后,外壳内的进水量不致达到有害程度
8 防持续潜水 按制造商和用户双方同意的条件,将外壳持续潜入水中后,外壳内的进水量不致达到有害的程度

一般认为,安全增安型电气设备外壳的防护级别为:

1、当壳体上安装了暴露的带电部件时,至少要有IP54。

1、在机壳内安装有绝缘的带电部件时,至少为IP54。

如增安型电器安装有排气孔或通风口,则此时排气孔或通风口的防护等级为:

1、对于I类设备,至少在IP54(内装无光带电元件)或在IP44(内装绝缘带电元件)时。

2、对于II类设备,可不低于IP44(无论是内装裸露的带电件,还是内装绝缘的带电件)。

当增安型电器内部有本质安全电路或系统时,本质安全电路应与非本质安全电路分开布置。无本质性安全回路应设置在单个防护等级至少为IP30的空腔内,并应设置警告标志:“严禁带电打开!”

增安型电气设备的外壳符合保护要求,故称“增安外壳”。为了使内装的电气元件不受外界干扰,保证电路的绝缘性能不会失效,增安外壳对增安电气设备非常重要。
