增安型电气设备导线连接

防爆大魔王 2021年02月27日 10:12:34 153 抢沙发
增安型电气设备导线连接摘要: 对增安型电气而言,导线(导体)连接可分为外部电缆进入增安外壳的连接(简称外部电气连接)和增安外壳内部各电气元件之间的电气连接(简称内部电气连接)。无论是外部电气连接还是内部电气连接...

对增安型电气而言,导线(导体)连接可分为外部电缆进入增安外壳的连接(简称外部电气连接)和增安外壳内部各电气元件之间的电气连接(简称内部电气连接)。无论是外部电气连接还是内部电气连接,由于铜芯电缆具有较高的机械强度和较小的电阻,且导电性较好,原则上应采用铜芯电缆(导线)。

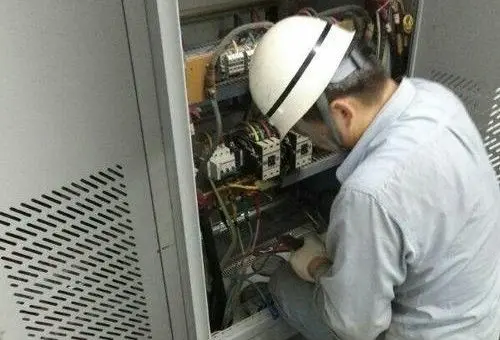

增安型电气设备接线

当进行外部电气连接时,外部电缆应通过电缆引入器进入增安外壳内。线缆心线与外壳内连接件(接线端)之间的电气连接;连接件的横截面积应足以确保安全通过该电气的额定电流。

当进行内部电气连接时,所有接线线的布置和排列必须避免高温元件,活动元件。假如接线的长度较长,也必须在合适的位置进行固定。另外,内部连接线不能有中间接头。

在电气设备运行过程中,所有连接导线与接线端子(如导电螺栓)的连接必须牢固可靠,不能有松动现象,甚至导线与接线脱开。为了实现这一点,可以使用以下连接方法。

一、螺栓-螺母式压紧连接

用螺栓-螺母式压紧连接时,导线的心线应由套装于接线端子上的接线头(“O”形接线头,不能用“0”形接线头)通过螺母压紧。心线和接线头应采用冷压连接。当然,心线也可经打结盘后经搪锡和压平处理,其效果与“0”形接线头相同。

当采用螺栓-螺母式压接时,毫无疑问,导电螺栓(接线端)必须为铜质。与此同时,螺母垫圈必须是铜制的,特别是当电流过大时。另外,当采用螺栓-螺母压紧法进行连接时,导电螺栓(接线端)必须是铜的,这一点也是毋庸置疑的。有防松动螺母(例如,用钢螺母压紧铜螺母或其他等效措施)并且,导电螺栓在连接导线时不能转动。

工业上经常发现,当采用螺栓-螺母式压力接头时,人们只使用钢质垫圈(平垫、弹簧垫圈)和钢质螺母式压力接头。这样会使接触器的接触电阻增加,当通过电流时,特别是大电流时,这里的发热就会很严重,出现“危险温度”,会烧坏相邻的绝缘。这件事多次发生,是非常危险的。

二、压板式压紧连接

在采用压板式压紧连接时,可采用图1.19所示的结构形式。该结构主要适用于大电流工况。该压板式压紧联接结构中,压紧压板所用的螺钉或螺栓必须配有弹簧垫圈;这是防止松动的一个非常重要的措施。

在这种连接方式下,当缆心线为圆形时,与缆心线接触的相关部分应具有适当的弧度,如图1.19所示的压板、缆心线和载流导体。合适的弧度可使相关部件与电缆心线保持足够的接触面积,减小接触电阻,降低接触温度。

三、其他连接方式

除了以上所述的导线连接方式外,在增安型电气设备中还可采用等效连接方式,如插入式连接、焊接式连接等。

1、当采用插接式连接时,这种插接方式必须具有锁定结构。插接式,如插头-插座式插接式,通常用于连接设备内部的导线。它的锁定机构保证插接合在设备运行过程中不会出现松脱现象。

2、采用插入式插接时,可采用端子排和有效的防松措施。在导线插入端子排时,端子排必须有阻断措施,以防止导线拔出。

在这种连接时,绝对不能使用没有有效的防松措施的端子排。比如,有些端子排,只是用紧固螺钉挤压心线作为放松措施,不能认为是有效的防松措施,不能用于此种连接。由于受环境因素的影响,紧固螺钉和绝缘部件之间的配合并不能保证这种连接始终可靠。

3、在采用焊接式连接的情况下,可采用锡焊方式。该方法一般适用于设备内部导线连接。根据需要,导线应在焊点处固定,避免焊点承受不必要的拉力。

采用此方法连接时,zui重要的是防止焊点出现“虚焊”。虚拟焊接不仅给电路操作带来了麻烦,而且在长时间带电时会产生无法忍受的高温。

除了这些以外,人们还可以使用其他等效的连接,但连接必须可靠。

这一切都是为了确保连接处有可靠的电气接触。如接触电阻大。然后接合处的温度将升高,接合处有可能成为“危险温度”点燃源;万一接合出现松动。即使电线从接合处脱开,接合处也可能产生电放电火花。这是绝对不能容忍的。
