防爆电气设备电缆引入装置

防爆大魔王 2021年03月06日 13:15:14 176 抢沙发
防爆电气设备电缆引入装置摘要: 防爆电气的电源引入或电源输出都要通过电缆引出装置在设备的接线室内连接。连接腔体(接线盒)是设备制造商与用户之间的安全“分界线”,也是防爆电器结构中的一个重要部分。...

防爆电气的电源引入或电源输出都要通过电缆引出装置在设备的接线室内连接。连接腔体(接线盒)是设备制造商与用户之间的安全“分界线”,也是防爆电器结构中的一个重要部分。


防爆电气的电源引入或电源输出都要通过电缆引出装置在设备的接线室内连接。连接腔体(接线盒)是设备制造商与用户之间的安全“分界线”,也是防爆电器结构中的一个重要部分。

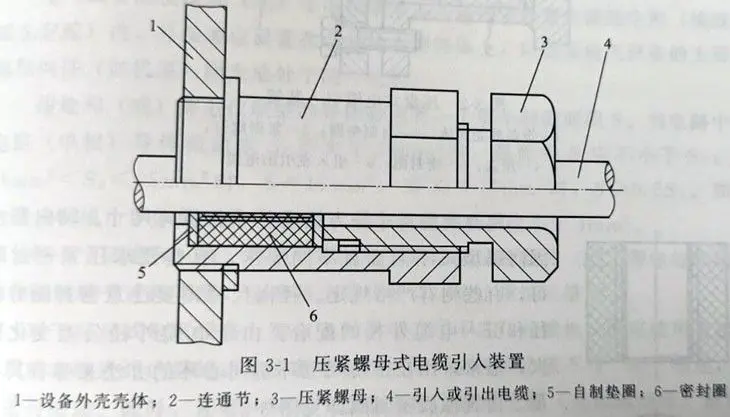

压紧螺母式装置(或压盘式)为典型的防爆电气设备电缆引线装置,其结构形式为压紧螺母、自制垫圈、密封圈、连接接头等。如图3-1所示。

这种引入装置中的密封圈是一种重要部件,由硫化橡胶制成,在外力的作用下,其形状改变,体积不变,以实现密封圈在压紧螺母作用下变形,使密封圈与连接节、电缆之间的缝隙变形,防止可燃性气体进入电器设备接线腔或设备外壳内。

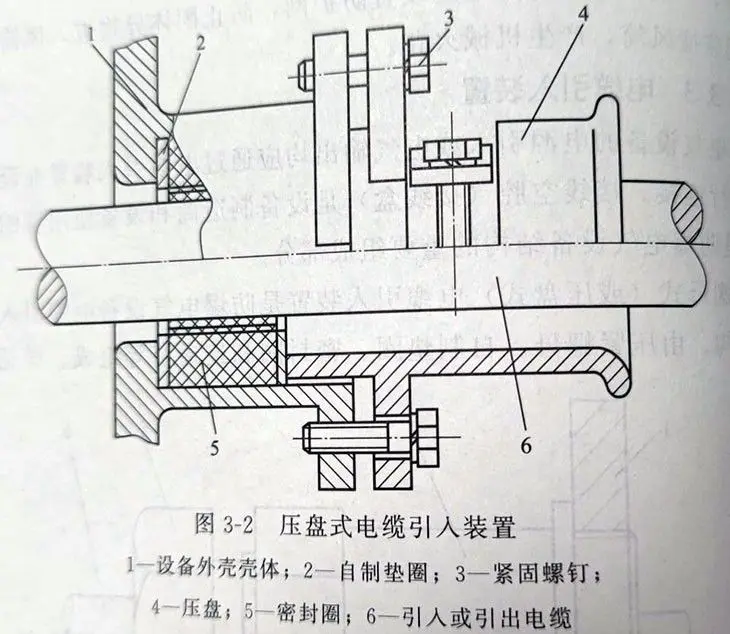

压盘式电缆引出装置与压紧螺母式电缆引出装置稍有不同,其压紧方式依赖紧固螺钉将压盘加力于密封盘,以达到密封的目的,如图3-2所示。


以上两种电缆引入装置统称为密封圈式引入装置。这种引线装置在设计、制造、安装、使用中,应注意2个要点,即密封圈材料及尺寸,自制垫圈。
