防爆配电箱安装图集

防爆高手 2020年06月10日 21:17:41 244 抢沙发
防爆配电箱安装图集摘要: 防爆配电箱安装涉及到工厂用电的安全,因此,了解家庭防爆配电箱的安装知识,以及防爆配电箱接线图,让您对防爆配电箱有一个清晰地认识,是十分的必要的。...

防爆配电箱安装涉及到工厂用电的安全,因此,了解防爆配电箱的安装知识,以及防爆配电箱接线图,让您对家庭防爆配电箱有一个清晰地认识,是十分的必要的。

安装注意事项:

1、防爆配电箱分金属外壳和塑料外壳两种,有明装式和暗装式两类,其箱体必须完好无缺;

2、防爆配电箱的箱体内接线汇流排应分别设立零线、保护接地线、相线,且要完好无损,具良好绝缘;

3、空气开关的安装座架应光洁无阻并有足够的空间;

防爆配电箱安装规范图解

4、防爆配电箱应安装在干燥、通风部位,且无防碍物,方便使用;

5、防爆配电箱配电箱不宜安装过高,一般安装标高为1.8米,以便操作;

6、进配电箱的电管必须用锁紧螺帽固定;

7、若防爆配电箱配电箱需开孔,孔的边缘须平滑、光洁;

8、配电箱埋入墙体时应垂直、水平,边缘留5—6毫米的缝隙;

9、配电箱内的接线应规则、整齐,端子螺丝必须紧固;

10、各回路进线必须有足够长度,不得有接头;

11、安装后标明各回路使用名称;

12、防爆配电箱安装完成后须清理配电箱内的残留物;

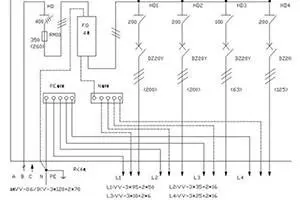

防爆配电箱接线图在进行安装的时候也是必不可少的,小编特地为大家准备了几幅很详细的接线图

防爆配电箱安装规范图解

防爆配电箱安装规范图解

防爆配电箱安装规范图解

防爆配电箱安装规范图解

以上接线方法及注意事项,望大家认真学习,严格按照标准操作,规范接线。
