双电源防爆配电箱接线图解

防爆高手 2020年06月10日 21:17:21 228 抢沙发
双电源防爆配电箱接线图解摘要: 双电源防爆配电箱在安装、维修过程中需要接线的情况还是很多的,尤其是在加长连接线的过程中,个别师傅由于未按标准操作,导致烧坏电源线、主板电器元件、保险管以及产生通讯故障的情况很多,今...

双电源防爆配电箱在安装、维修过程中需要接线的情况还是很多的,尤其是在加长连接线的过程中,个别师傅由于未按标准操作,导致烧坏电源线、主板电器元件、保险管以及产生通讯故障的情况很多,今天在此分享接线的一系列操作标准及注意事项,具体如下:

双电源防爆配电箱内含有双电源开关装置,当要求排风机在任何时间不能停机时,必需用双电源:

1、当一组电源出现故障后会自动转换到另一组电源,确保排风机不停机能正常工作;

2、双电源转换的场合一般都是用两只接触器来实现的,采用中间继电器或时间继电器作为控制元件搭接一个控制线路,控制两个主回路上的接触器,实现两路电源的转换。

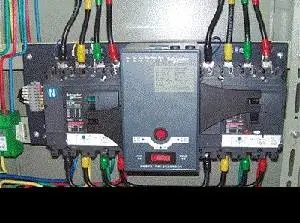

双电源防爆配电箱内实物接线图

双电源防爆配电箱内实物接线图

那么双电源防爆配电箱该如何接线呢?

1、只要把两组电源分别接在两个空气开关的电源进线侧,负荷接在交流接触器的出线端即可;

2、在安装接线前,应先对配电箱进行外观检查,核对接线正确性,检查各部件绝缘、导通接地等情况;

3、检查完毕,用一个三相5安培开关作试验电源开关,并对配电箱实施带电模拟试验,确保安装后能基本达到要求;

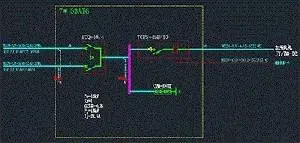

整体双电源防爆配电箱线路图

整体双电源防爆配电箱线路图

4、在连接两组电源时,应确定哪一个电源优先,把优先的电源接在没有时间延时的一侧,把备用电源接在延时后动作的一侧;

5、当交流接触器下端没有连线时,应把两组电源的同一相相连,确保任何一组电源送电时都能保证正常供电;

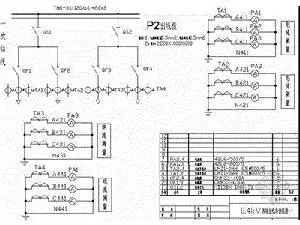

双电源防爆配电箱线路图

双电源防爆配电箱线路图

6、连接完毕,应对电源切换情况进行试验:

分别对其中一组电源进行送电,同时转动开关到主电源、后备电源、自动等位置,检查两个接触器的切换情况,以及各相同步合闸情况、触点连接情况等。

注意事项:

1、虽然一般情况下,配电箱会有防爆结构,但是我们还是需要注意在对配电箱进行相关操作的时候,一定要注意安全;

2、若要检查负荷情况,还必须送上额定负荷进行检查;

3、对带电设备的检查,必须准守安全操作规程,确保实施过程安全。

以上接线方法及注意事项,望大家认真学习,严格按照标准操作,规范接线。
