产品图片:

BXM(D)系列防爆照明(动力)配电箱

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于IIA、IIB类爆炸性气体环境;

适用于可燃性粉尘环境20区、21区、22区场所;

广泛用于石油开采、炼油、化工、军工等危险环境及海洋石油平台、游轮等场所。

型号含义:

BXM(D)系列防爆照明(动力)配电箱型号含义

技术参数:

执行标准:GB3836.1-2010、GB38362-2010,GB3836.3-2010、GB12476.1-2000

防爆标志:ExdeⅡBT4Gb,DIPA20 TA,T4

额定电压:220V/380V

主回路额定电流:63A~250A

支路额定电流:1A、2A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A

防护等级:IP65

防腐等级:WF1*WF2

选型表:

型号 支路数 主回路总开关数(台) 主回路额定电流(A) 主回路 主回路 支路额定电流(A) 支路出线口螺纹 支路出线口电缆外径(mm)
BXM(D)-4 4 / / / /

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-6 6 / / / /

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-8 8 / / / /

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-10 10 / / / /

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-12 12 / / / /

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-4K 4 1 ≤32 G1 1/4" Φ15~Φ23

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-6K 6 1 40~63 G1 1/2" Φ18~Φ33

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-8K 8 1 80~160 G2" Φ26~Φ34

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-10K 10 1 180~225 G2 1/2" Φ30~Φ43

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

BXM(D)-12K 12 1 250 G3" Φ35~Φ51

1~16

20~25

32~50

63

G3/4"

G1"

G2"

G1 1/4"

G1 1/2"

Φ8~Φ14

Φ12~Φ17

Φ15~Φ23

Φ18~Φ23

产品特色:

防爆配电箱壳体采用铝合金铸造成型,表面粉末静电喷塑;

内装高分断小型断路器或塑壳断路器,有DZ47、iC65、Dz158、NM1、CM1等;

产品采用复合型、开关箱采用隔爆型结构,母线箱及岀线箱采用增安型结构,腔体均设有密封圈,具有良好的防水、防尘功能;

具有过载、短路等功能,可根据用户要求增加漏电保护功能;

电缆或钢管布线;

可根据用户要求特制。

订货须知:

订货时应注明配电箱的支路数,各支路相应的电流以及断路器的极数,若需带漏电保护功能请注明;

如需带总开关则请注明总开关的电流及极数,并注明进出线方向,进出线规格及对应的数量;

BXM(D)系类防爆照明(动力)配电箱,可根据用户要求进行特殊设计,用户需提供电气系统图。

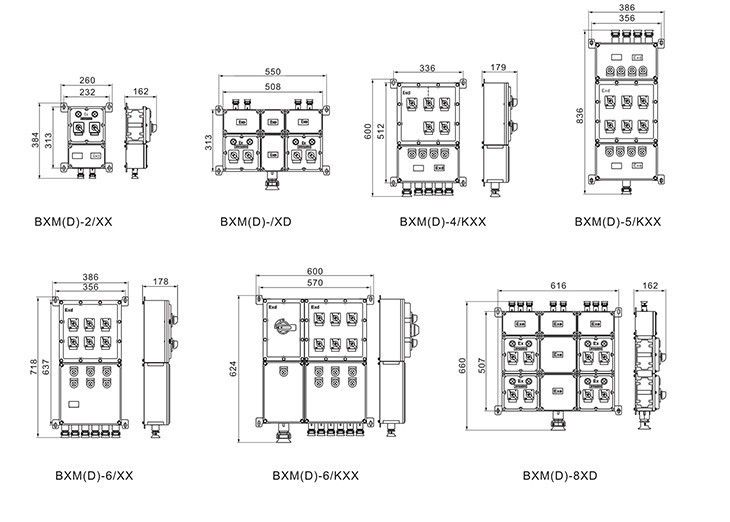

外形及安装尺寸:

BXM(D)系列防爆照明(动力)配电箱外形及安装尺寸

BXM(D)系列防爆照明(动力)配电箱外形及安装尺寸

电器原理图:


BXM(D)系列防爆照明(动力)配电箱电器原理图

推荐阅读:防爆照明配电箱_百度百科
