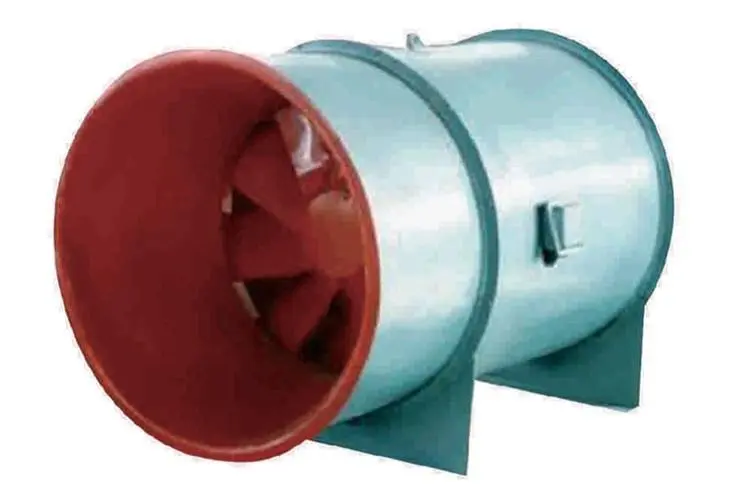

产品图片:

SWF系列防爆低噪声高效(斜流式)通风机

适用范围:

适用于爆炸性气体环境的1区、2区;

适用于IIA、IIB、IIC爆炸性气体的环境;

广泛应用于石油、化工、军工、医药、工矿企业等车间和商用建筑工程的场所。

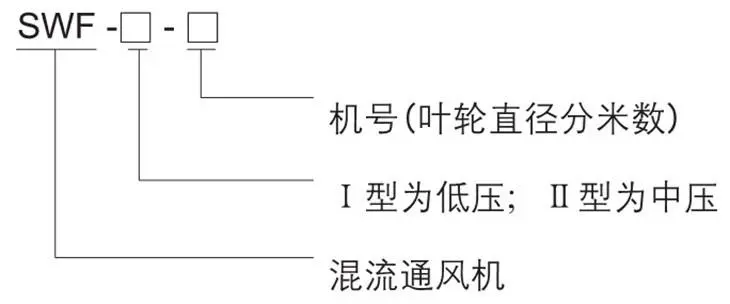

型号含义:

SWF系列防爆低噪声高效(斜流式)通风机型号含义

产品特色:

本系列防爆风机是由上海交通大学联合研制开发,解决了目前通风空调系统中,经常出现风机压力偏高流量不足或流量偏大而压力不够的这种与系统与风机不相匹配的问题;

本系列风机采用斜流子午加速方法设计,压力较同等机号的轴流风机高,风量较同机号离心风机大,具有噪音低,效率高、高效区间宽等优点;

该风机在相同风量、相同风压情况下比轴流风机和离心风机体积要小;可直接与风管连接,可水平或垂直安装,亦可直接在墙壁或支架上安装,具有结构紧凑、安装方便、运行可靠、维修方便等特点;

噪声低:该见机的外壳经特别设计,可较大的降低噪声。在单位风量、单位风压的工况条件下,噪声可降低2-3dB(A),同时在较低转速下可获得较高的风机压力。广泛应用空调系统、工矿企业、民用建筑的送排风系统中可替代低压离心风机或替代高压轴流风而不需采购大量销声设施。

技术参数:

执行标准:GB3836.1-2010、GB3836.2-2010

防爆标志:Exd II B T4 Gb、Exd II T4 Gb

SWF-I型低噪声高效混流风机性能参数表:

机号 气流进出口直径(mm) 推荐工况风量(m³/h) 推荐工况全压(Pa) 转速(r/min) 装机功率(kW) 噪声dB(A)
4 400 4302 143 1450 0.37 ≤
5 500 7433 220 1450 0.55 ≤
6 600 10000 200 1450 1.5 ≤
7 700 18800 330 1450 3.0 ≤
8 800 25468 193 960 4.0 ≤
9 900 34200 282 960 5.5 ≤
10 1000 44000 288 960 7.5 ≤
11 1100 48900 310 720 11 ≤
12 1200 64300 429 720 15 ≤
13 1300 71600 441 720 15 ≤

SWF-II型低噪声高效混流风机性能参数表:

机号 气流进出口直径(mm) 推荐工况风量(m³/h) 推荐工况全压(Pa) 转速(r/min) 装机功率(kW) 噪声dB(A)
3 300 4000 560 2850 2.2 ≤
4 400 6800 710 2850 4.0 ≤
5 500 13110 750 2850 5.5 ≤
6 600 19230 780 2850 7.5 ≤
7 700 31380 600 1450 11 ≤
8 800 37350 800 1450 15 ≤
9 900 46138 780 1450 18.5 ≤
10 1000 51821 780 1450 18.5 ≤
11 1100 59521 800 1450 22 ≤
12 1200 68358 800 960 22 ≤
13 1300 84386 880 960 30 ≤

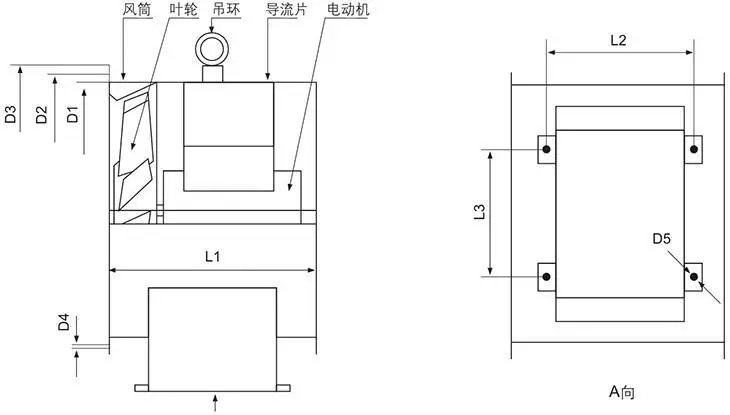

外形及安装尺寸:

SWF系列防爆低噪声高效(斜流式)通风机外形及安装尺寸

机号 D1 D2 D3 D4 D5 L1 L2 L3
4 Φ410 Φ450 Φ490 6--Φ8.5 4--Φ14 430 243

206

5 Φ510 Φ550 Φ590 12--Φ10.5 4--Φ14 530 343 306
6 Φ610 Φ650 Φ690 12--Φ10.5 4--Φ14 550 343 306
7 Φ710 Φ750 Φ790 12--Φ10.5 4--Φ14 650 443 406
8 Φ810 Φ850 Φ890 12--Φ10.5 4--Φ14 730 483 446
9 Φ910 Φ950 Φ990 14--Φ12.5 4--Φ14 750 543 506
10 Φ1010 Φ1050 Φ1090 14--Φ12.5 4--Φ14 800 543 506
11 Φ1110 Φ1150 Φ1190 14--Φ12.5 6--Φ14 850 573 536
12 Φ1210 Φ1250 Φ1290 14--Φ12.5 6--Φ14 970 603 566
13 Φ1310 Φ1350 Φ1390 14--Φ12.5 6--Φ14 970 603 566

推荐阅读:防爆通风机_百度百科
