防爆配电箱内1P、1P+N、2P接线图解

防爆高手 2020年06月10日 21:17:02 247 抢沙发
防爆配电箱内1P、1P+N、2P接线图解摘要: 防爆配电箱在安装、维修过程中需要接线的情况还是很多的,尤其是在加长连接线的过程中,个别师傅由于未按标准操作,导致烧坏电源线、主板电器元件、保险管以及产生通讯故障的情况很多,今天在此...

防爆配电箱在安装、维修过程中需要接线的情况还是很多的,尤其是在加长连接线的过程中,个别师傅由于未按标准操作,导致烧坏电源线、主板电器元件、保险管以及产生通讯故障的情况很多,今天在此分享接线的一系列操作标准及注意事项,具体如下:

有的老电工也会纠结:家庭用防爆配电箱回路的零线上是否要接在零线排上?并不是每个回路的零线都要接在零线排上,通常是由我们选择的空气开关类型来决定的。

家庭用电基本都是单相(220V),配电箱的开关按极数来划分可以分为三种:1P、1P+N、2P,下面来具体介绍下这三种开关的接线方法:

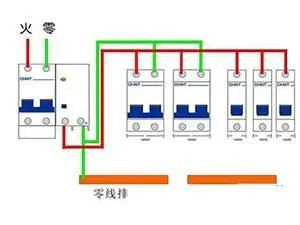

已经接好线的防爆配电箱

已经接好线的防爆配电箱

防爆配电箱内1P开关的接线:

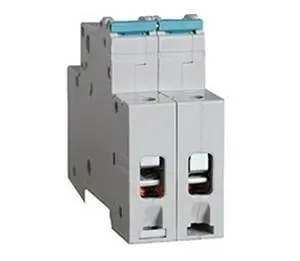

防爆配电箱内1P开关

防爆配电箱内1P开关

从上面图片可以看出,1P开关只有一个进线和一个出现,进线和出现都是只有一根火线,是没有零线接线端的;

那么这时零线只能接在零线排上了,进出线都接在零线排上。

1P+N开关面板接线:

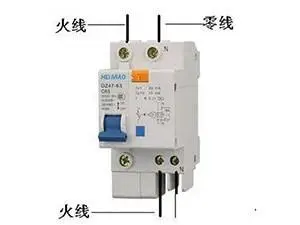

2P防爆配电箱接线图

2P防爆配电箱接线图

从上面的图片我们可以看出,1P+N开关的进线端和出现端都有两个接线端,分别都是一根火线和一根零线;

那么1P+N开关进线和出现接线时,火线和零线都是从开关的进出线接线端子接线,不需要经过零线排接线了。

2P开关的接线:

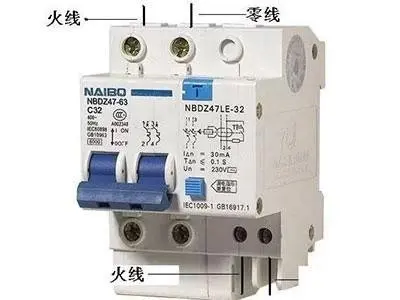

防爆配电箱2P开关接线

防爆配电箱2P开关接线

从上面的图片我们同样是可以看出,2P开关的进线端和出现端都有两个接线端,分别也是一根火线和一根零线;

那么2P开关进线和出现时,火线和零线都是接在开关的进出线接线端子上的,也同样不需要经过零线排了。

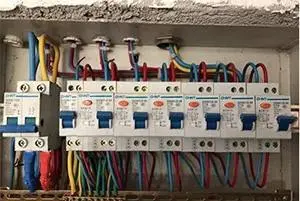

防爆配电箱内只有1P开关的零线才需要接到零线排上

防爆配电箱内只有1P开关的零线才需要接到零线排上

通过对家装常用的三种开关接线方式的分析,我们可以看出,只有1P开关的零线才需要接到零线排上,其它的开关都是不需要接到零线排上的。

以上接线方法及注意事项,望大家认真学习,严格按照标准操作,规范接线。
