防爆配电箱接线规范

防爆小能手 2022年05月19日 13:15:27 194

防爆配电箱外壳的焊接和隔爆面必须符合要求,接线时也要规范。

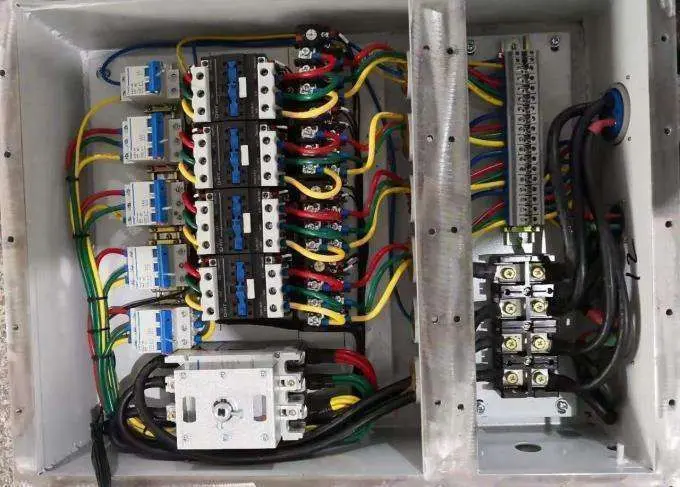

防爆配电箱接线

1、内部的电气元件和线路必须排列整齐、清晰、美观,标识清楚易于维护,箱内不得有灰尘、碎屑等杂物。导线绝缘良好,没有损坏。

2、导线截面应符合规范要求,截面应能承受正常工作电流,并留有余地。

3、电线不能直接暴露于空气中,如将防爆正压柜与声光报警线连接时,必须套上防爆挠性连接管。

4、进、出线电缆穿过橡胶密封圈,用垫圈和压紧螺母压紧,以保证隔爆壳密封性能,电缆不得松动。

5、对于防爆正压柜,内部电器如变频器应尽量靠近进气口,远离出气口。

6、金属防爆配电箱柜应接地可靠,并与箱柜外壳连接地线。三相无线时,地线截面积不小于4毫米,三相三线时接地截面应至少为4毫米。

7、严格按照图纸进行接线,对导线进行标识。确保接线端子和接线牢固。
